PMPWRBTN# OR PBTN_OUT# : DIFFERENT  CONDITIONS AND POSSIBLE CAUSES

वैसे नो पावर ऑन होने के लिए EC के बहुतेरे सिग्नल चेक किए जाते हैं पर इस ब्लॉग में हम PMPWRBTN# की विभिन्न स्थितियों की चर्चा करेंगे

PMPWRBTN# HIGH नही होना (Stuck Low)

a. LIDOUT LOW LEVEL (ex. 1.8V)

b. सिर्फ 0.5V आना, PCH शॉर्ट अथवा SOC का PCH विभाग समस्याग्रस्त

PMPWRBTN# HIGH ही रहना,बटन प्रेस करने पर लो नही होना

a. RTC CRYSTAL

b.. RTCRST# STUCK LOW ..

c. SIO DRY SOLDER Or FAULTY

 बटन प्रेस करने पर PMPWRBTN# HIGH होना पर LOW नही होना

a. S5ON का नही आना , लो रहना

b. RTC CRYSTAL

c. RTCRST# पैड पर मॉइस्चर

PMPWRBTN# HIGH होकर लो होना फिर वापस हाई नहीं होना

a. DPWROK सिग्नल नही आना या Low# रहना

b. ACPRES व LIDOUT लो ही रहना

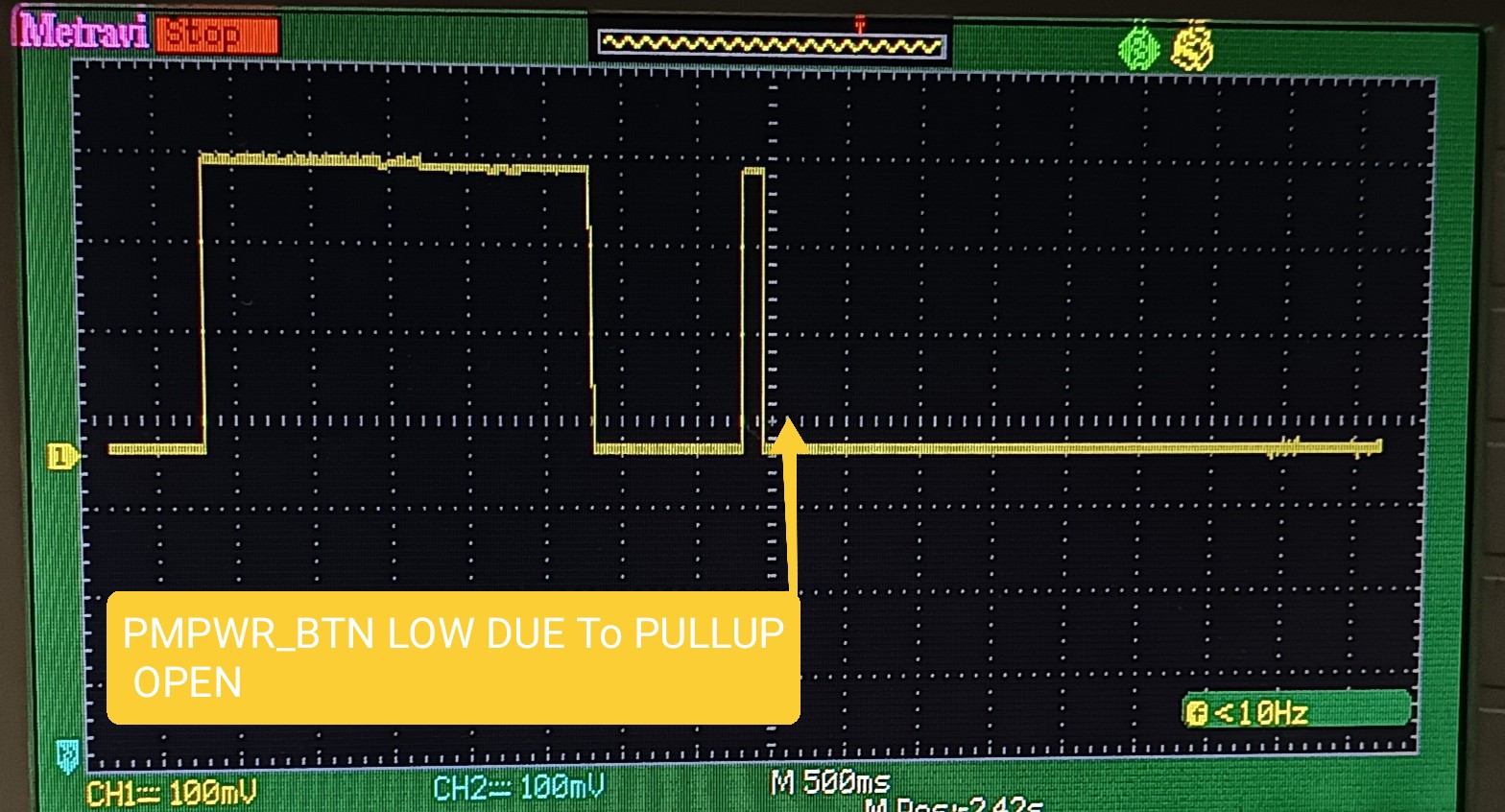

c ऑन ऑफ़ स्विच दबा रह जाना या उसका पुलउप रेसिस्टर ओपन हो जाना

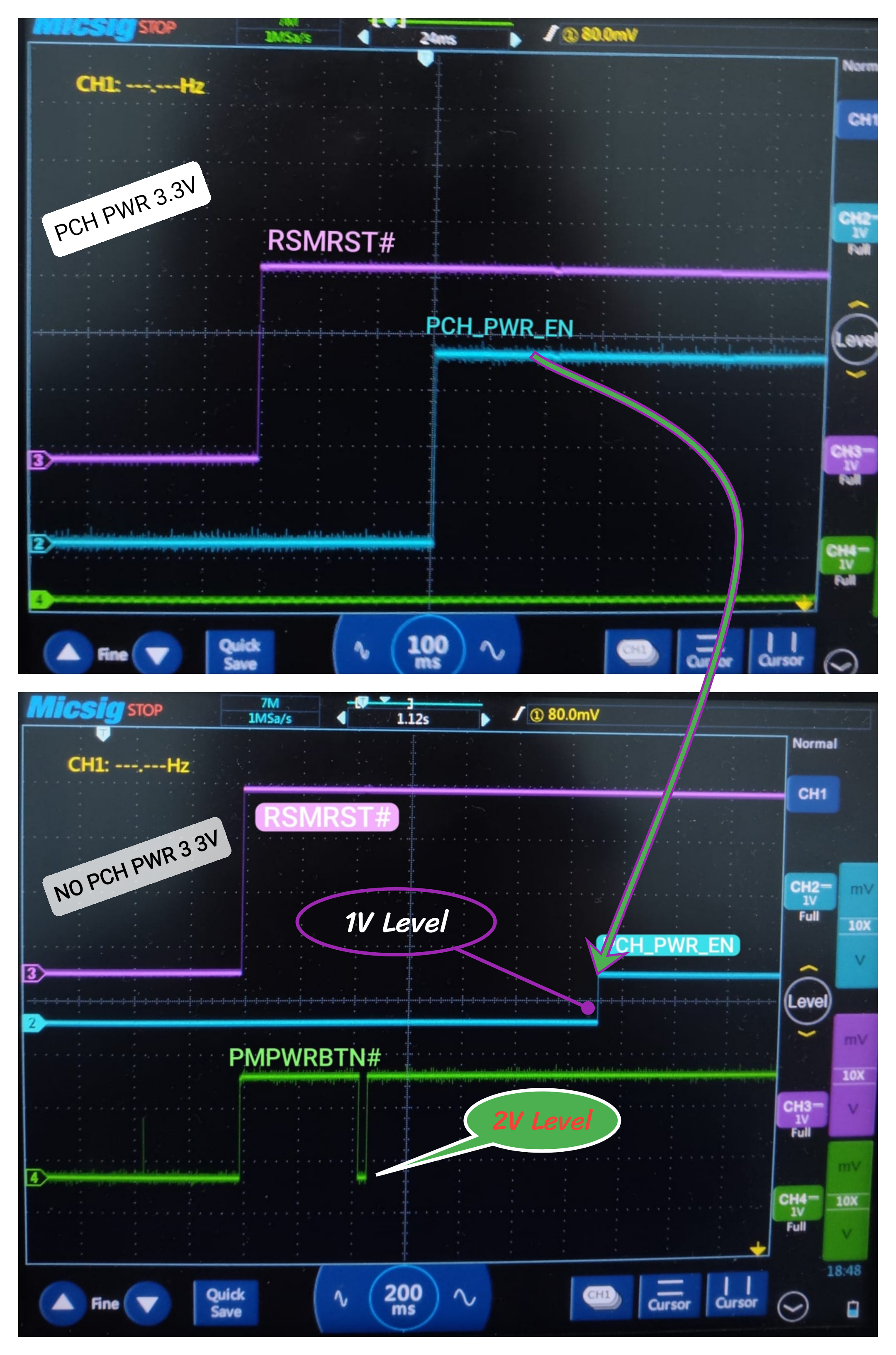

PMPWRBTN# LEVEL LOW e.g. 1.6V-2.0V

COMPLETE BLOG UPDATING SOON...STAY LOGIN ...TO www.EasyMB.in
