LENOVO C20-30 LA-B691P AIO REPAIR MANUAL (SHORT)

T

Test Admin (27 Nov 2025)

blog-image

LENOVO ALL IN ONE PC  REPAIR MANUAL:



                                लेनोवो C20-30 का यह आल इन वन PC का मदरबोर्ड इनटेल के 4th जेनरेशन के प्रोसेसर के साथ उपलब्ध है।



                               इस बोर्ड में USB टाइप DC जैक से 20V प्रदान किये जाते है जो PQ101  P-CH MOSFET मॉस्फेट के द्वारा सिस्टम को दिये जाते हैं। इसके गेट पर 8.4V आते है।इस मॉडल में लिमिट पिन प्रयुक्त नही होती है।

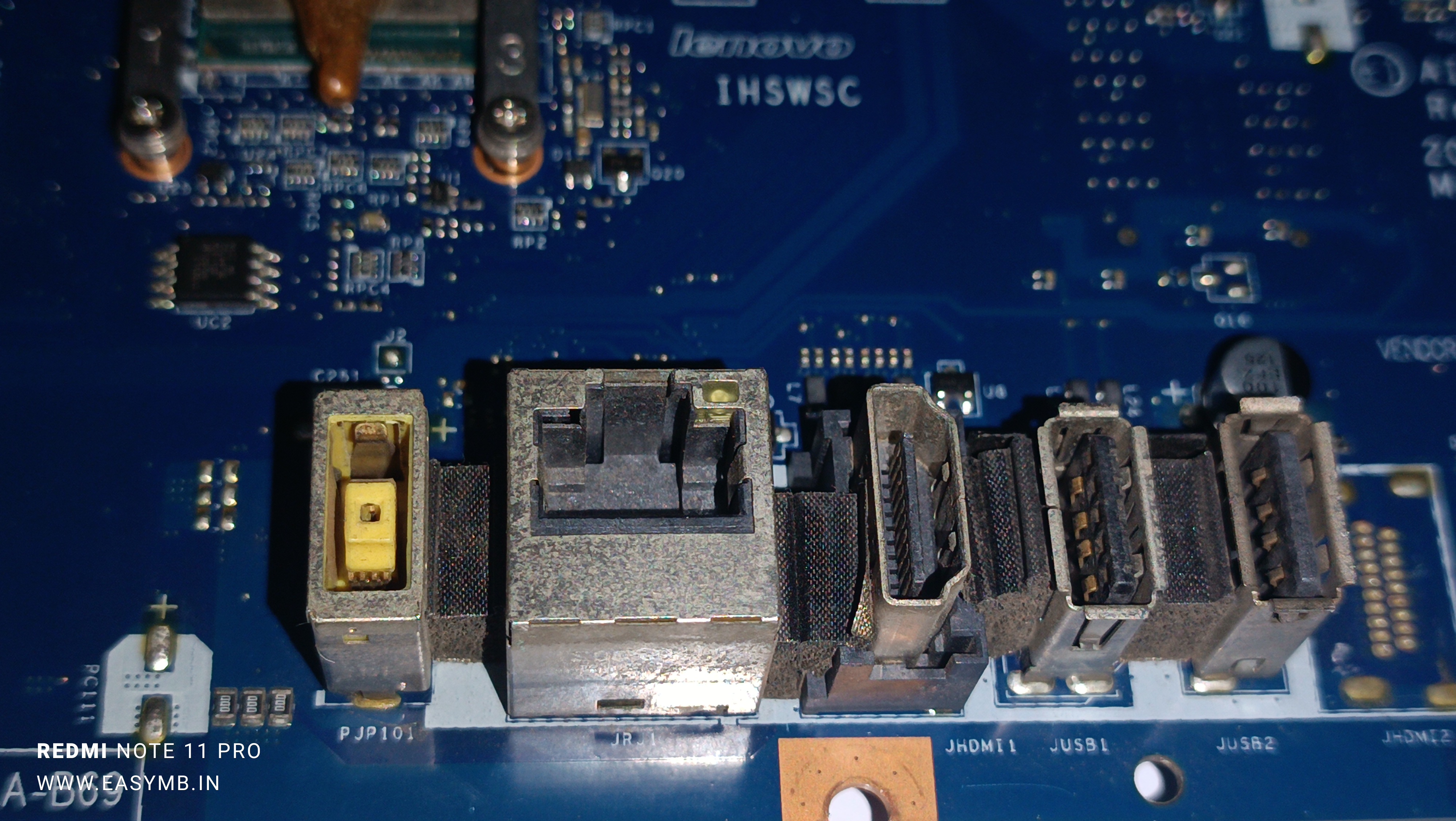

VARIOS PORTS WITH DCJACK YELLOW

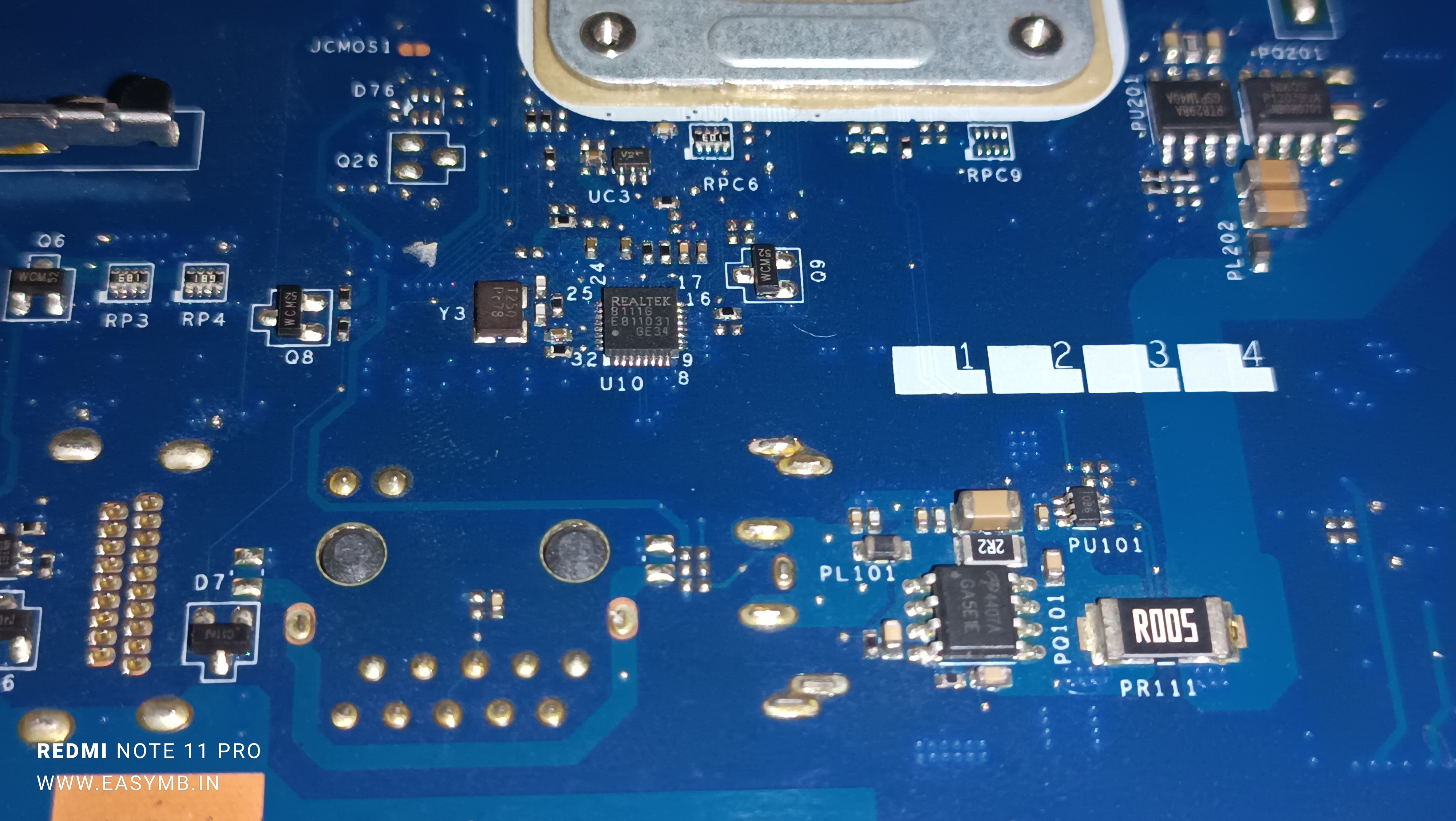

PQ101 WITH B+ SHUNT

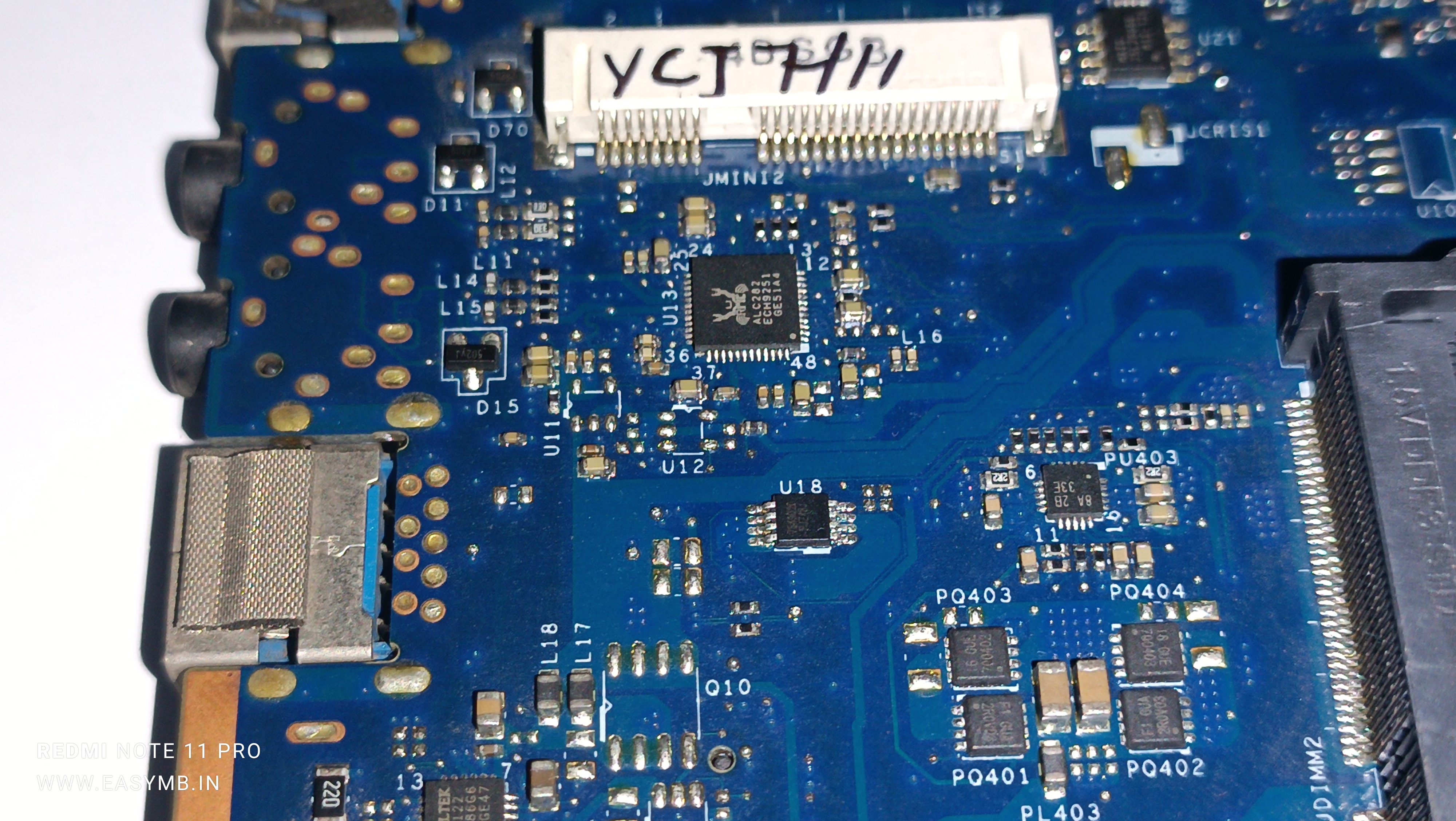

PU403 8A

20पिन की यह चिप 3V5V मैन पावर सप्लाई की कंट्रोलर चिप है।पिन11 पर VIN अर्थात B+ के 11-19 वाल्ट दिए जाते है व पिन12 पर 1.6V से 4V तक ENLDO रेसिस्टर डिवाइडर से दिए जाते है। ENLDO हाई होने पर पिन15 पर 3.3V तथा पिन14 पर 5V की LDO सप्लाई प्राप्त होती है।

पिन13 ENM पिन दोनो चैनल को एनेबल करने के लिए हाई की जाती है।यह सिग्नल आयो चिप की ECON पिन से मिलता है।

पिन2 ENTRIP1 5V चेनल व पिन4 ENTRIP2 3.3V चैनेल की ENTRIP पिने है जो 0.5V से 2.6V के बीच रहते है।इनसे जुड़े रेसिस्टर ओवर करंट ट्रिप की सीमा तय करते है।

पिन18 UGATE1 पहले चैनल 5V की हाई साइड मॉस्फेट व पिन16 LGATE1 लो साइड मॉस्फेट की ड्राइवर पिने है।5V चैनेल की फेज कॉइल PHASE1 पिन17,बूस्ट कैपेसिटर BOOST1 पिन19 और फीड बैक पिन1 FB1 की होती है।

पिन3 TON पर जुड़ा रेसिस्टर कनवर्टर की कार्यकारी फ्रीक्वेंसी निर्धारित करता है।

8A CHIP WITH SWITCHING MOSFETS

पिन8 UGATE2 दूसरे चैनल3.3V की हाई साइड मॉस्फेट व पिन9 LGATE2 लो साइड मॉस्फेट की ड्राइवर पिने है। 3.3V चैनेल की फेज कॉइल PHASE2 पिन17,बूस्ट कैपेसिटर BOOST2 पिन7 और फीड बैक पिन5 FB2 की होती है

पिन20 BYP1 कनवर्टर से 5V आउटपुट आने के बाद 5V LDO सप्लाई को बाईपास कर देती है तब LDO का लोड कट हो जाता है।

समस्त सप्लाई आउटपुट स्थिर हो जाने के कुछ (mS) डिले से पिन6 से पॉवर गुड सिग्नल भी हाई होकर आउट हो जाता है।

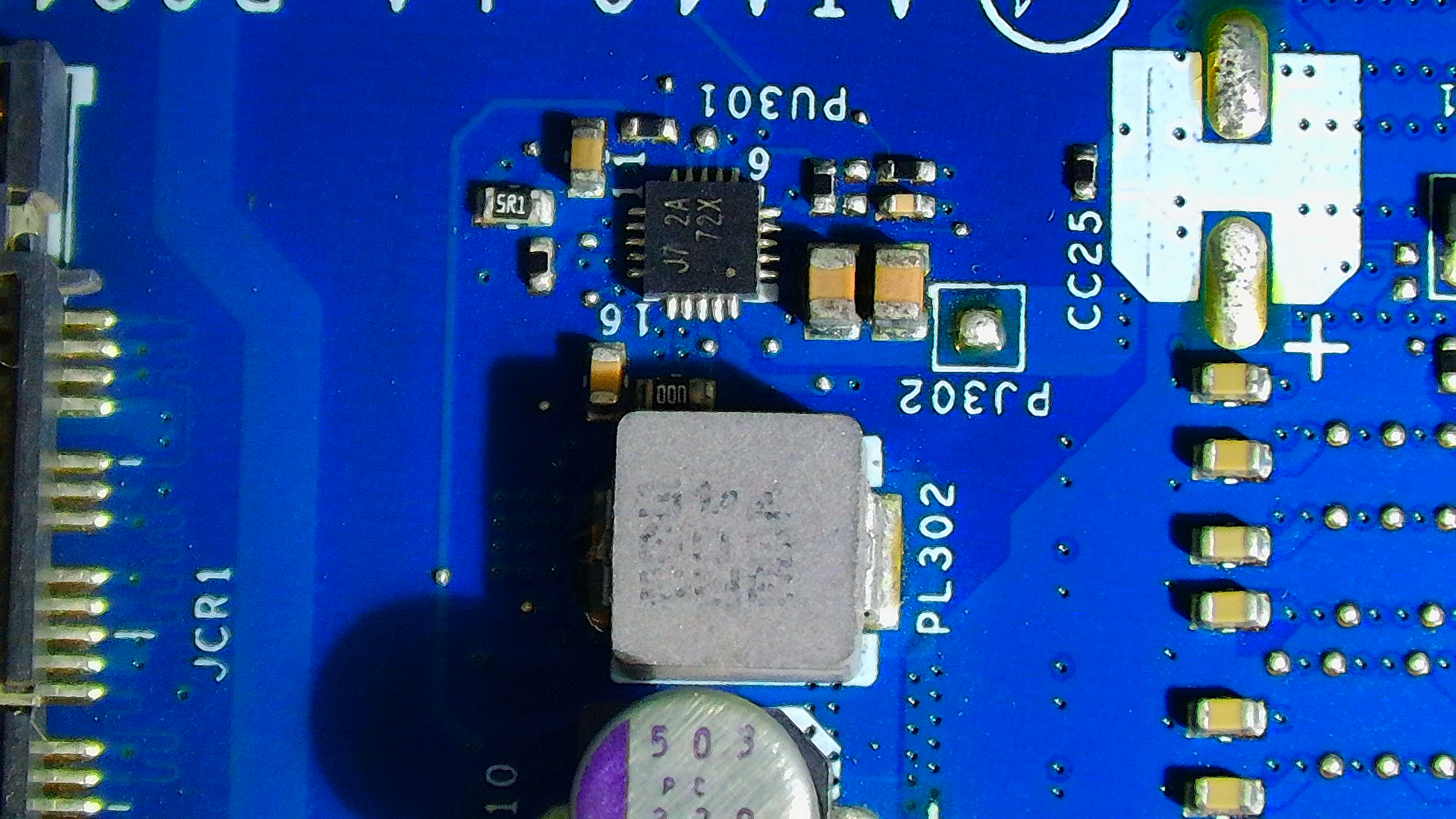

PU301 J7 PL302 1.35V

DDR3L CONTROLLER CHIP



रेम सेक्शन की पॉवर कंट्रोलर चिप PU301 को VDD सप्लाई पिन ( 11,12 ) पर दी जाती है।पिन ( 8 ) मुख्य इनेबल तथा पिन( 7 ) VTT सप्लाई की इनेबल पिन होती है।

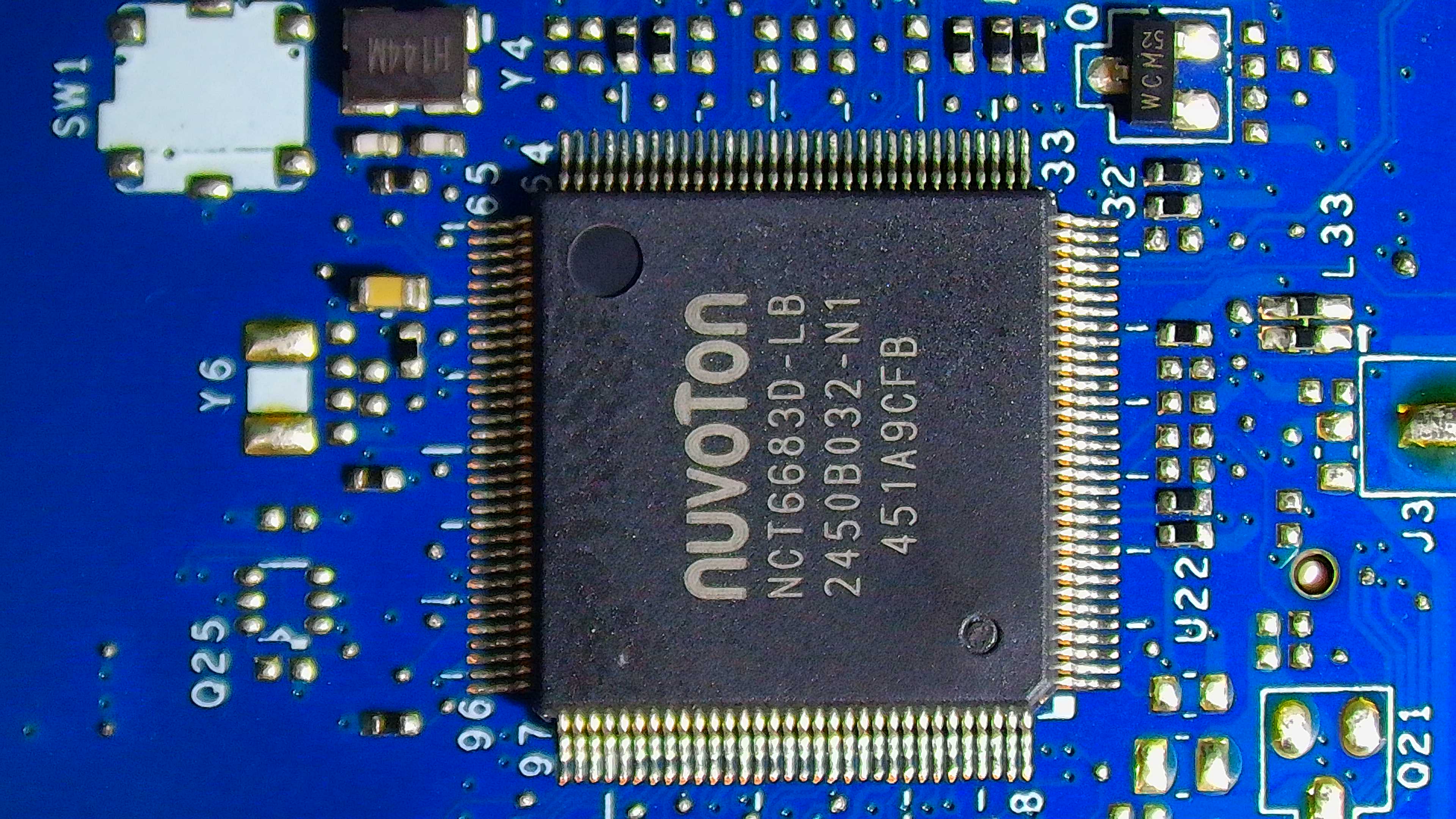

NCT6883D की पिन46 3VLDO, पिन61 ऑन ऑफ बटन व पिन 66-67 EC XTAL 14.4 EC क्रिस्टल ओससिलेटर लगा रहता है।



U23 चिप 3VS-5VS ड्यूल पोल स्विच चिप होती है।

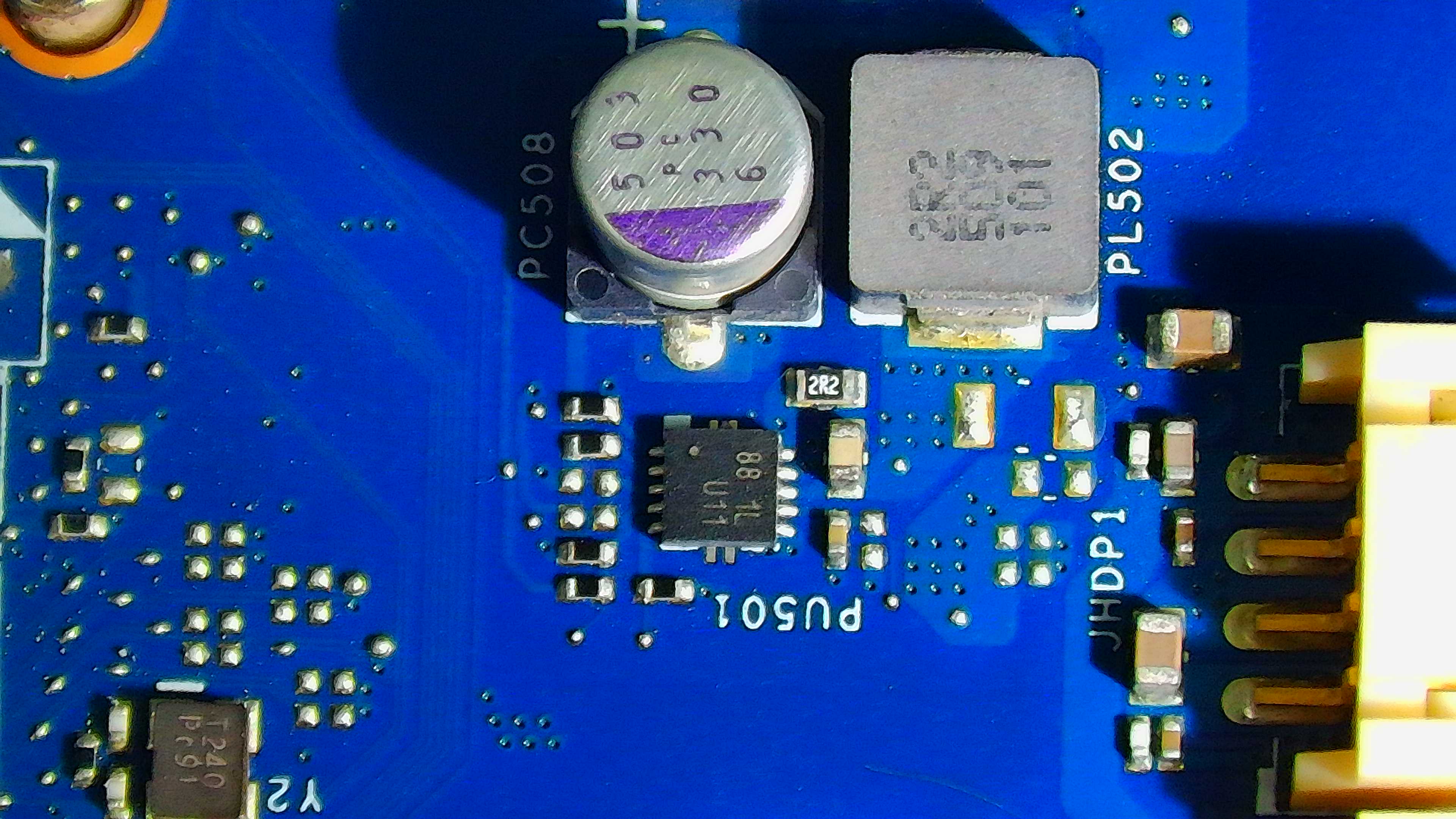

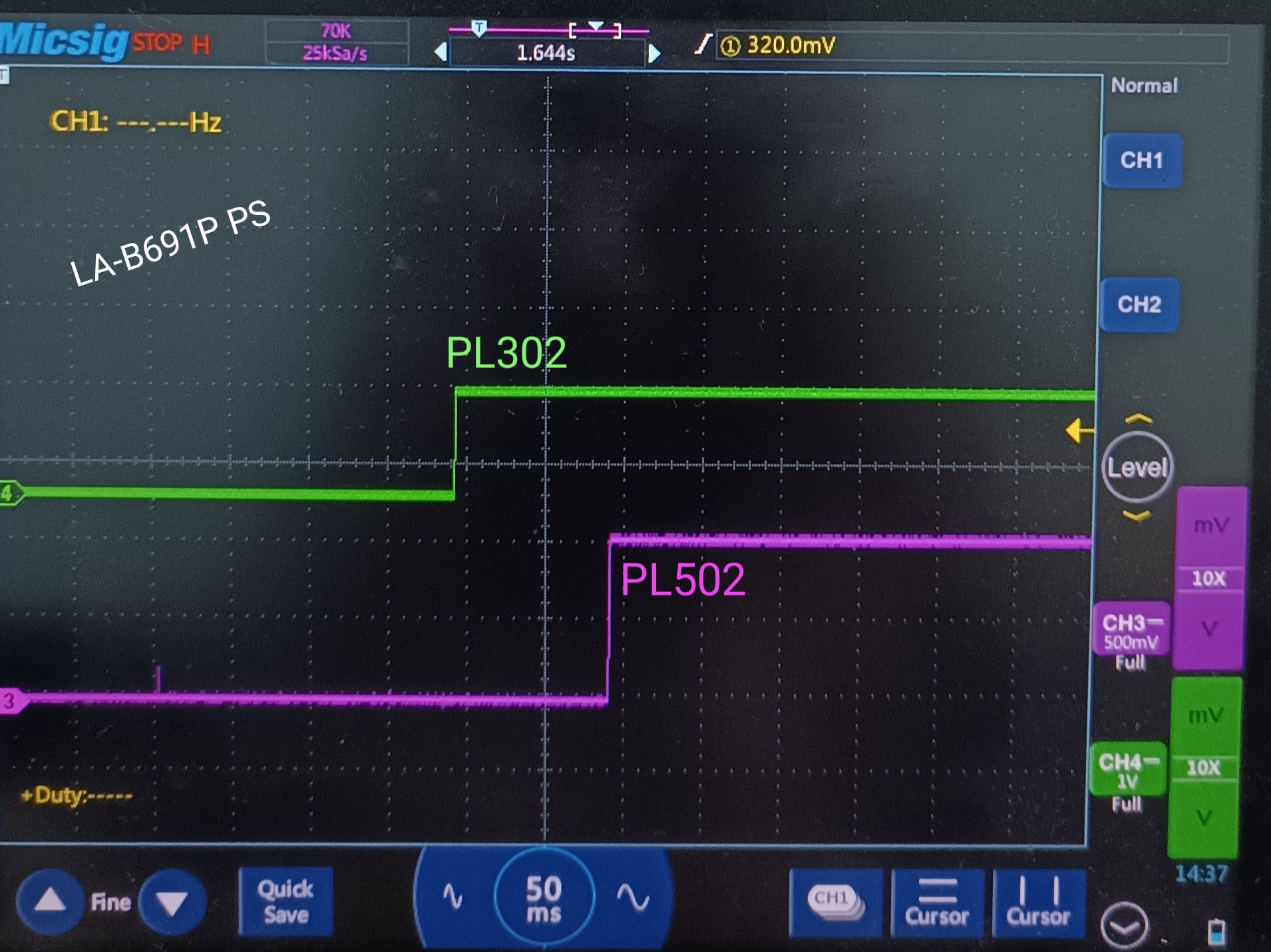

PU501 88 मार्किंग कोड की कनवर्टर चिप PL502 से आउटपुट वोल्टेज प्रदान करती है।

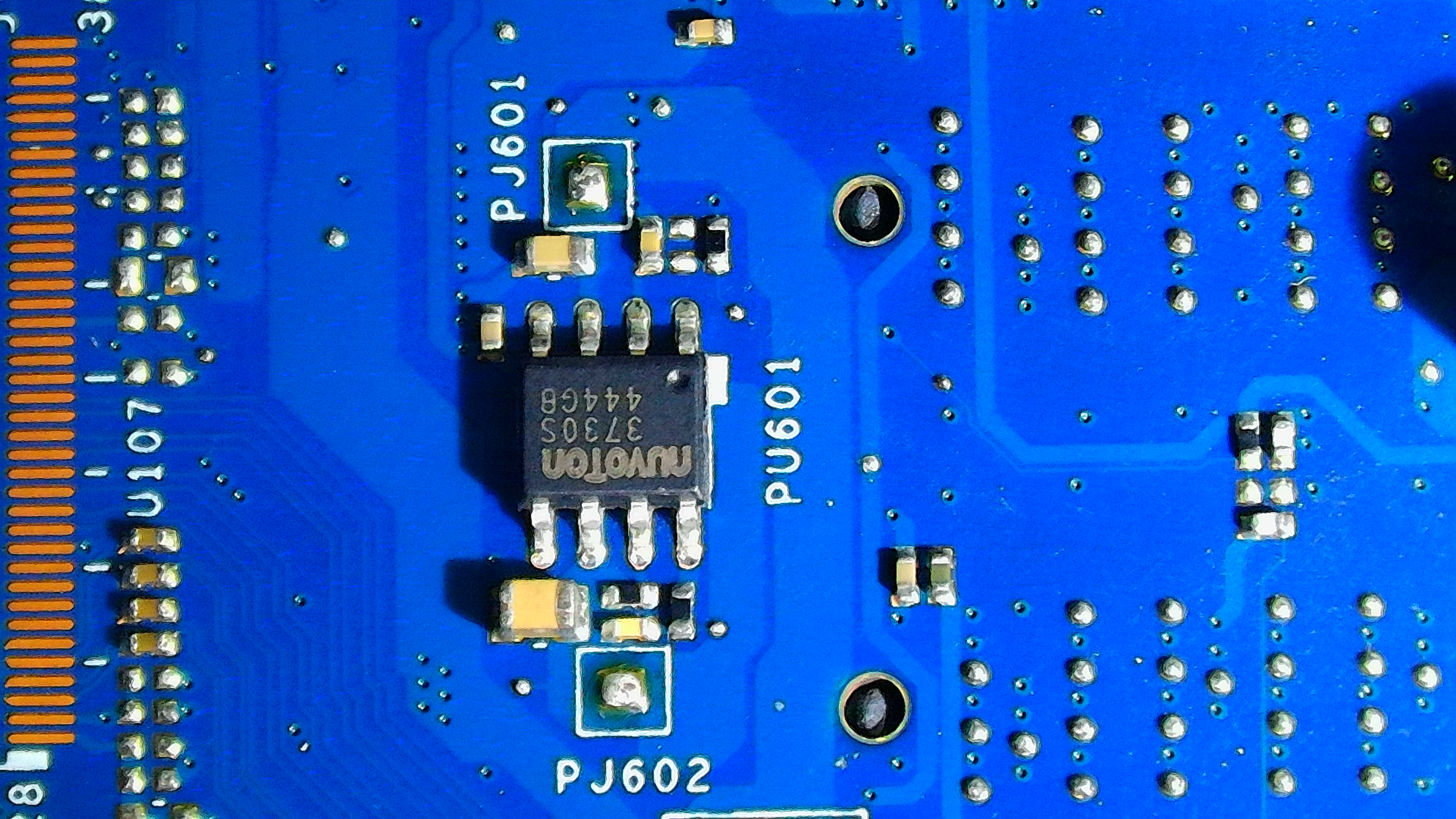

PU601 3730S SO-8 लीनियर रेगुलेटर चिप की पिन3 पर 3.3V इनपुट देकर पिन6 से रेगुलेटेड आउटपुट 1.5V प्राप्त किया जाता है।



1.5V LINEAR REGULATOR

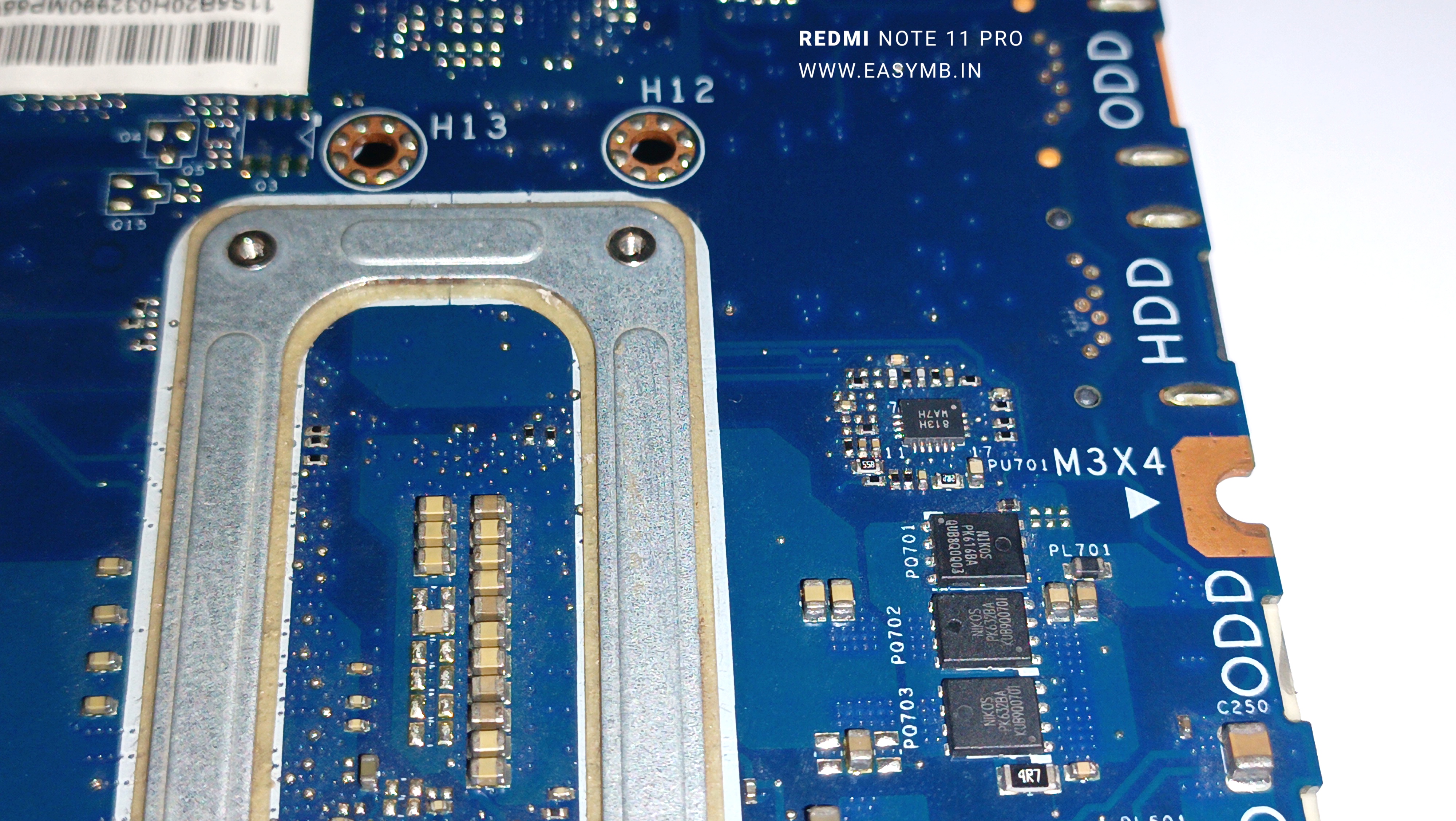

PU701  ISL88813H CPU कोर सप्लाई चिप रहती है।इसकी पिन12 पर 5V VCC, पिन1 पर VRON, पिन13 पर बूस्ट कैपेसिटर लगा होता है। पिन20 पर SVID बस की SCLK, पिन19 पर अलर्ट व पिन18 पर SDATA सिग्नल होते है जो CPU से कम्युनिकेशन कर कोर सप्लाई बनवाते है।पिन2 PG व पिन4 VRHOT# की पिन होती है।

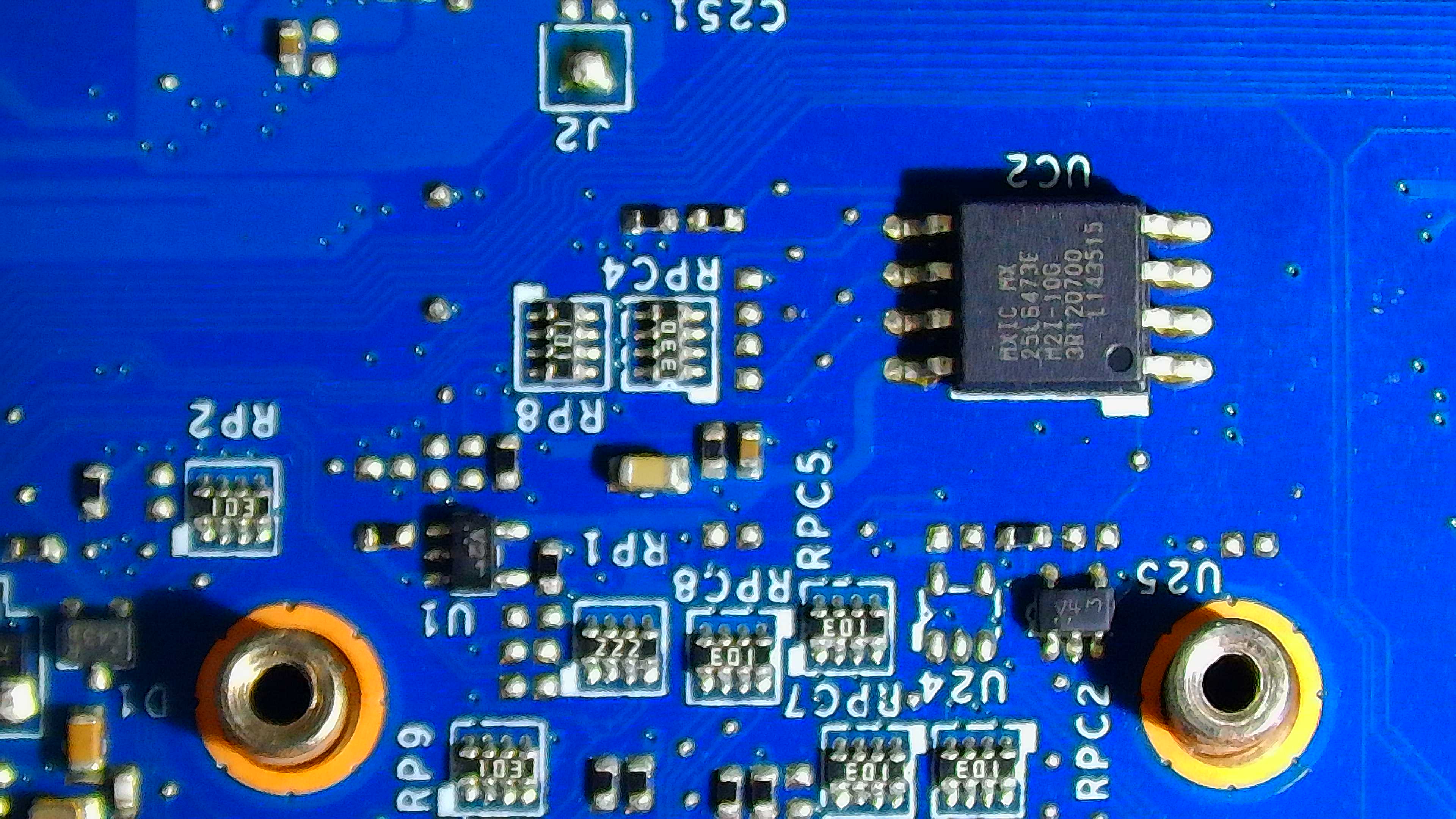

UC2 लोकेशन पर 25L6473E बायोस चिप लगी रहती है।

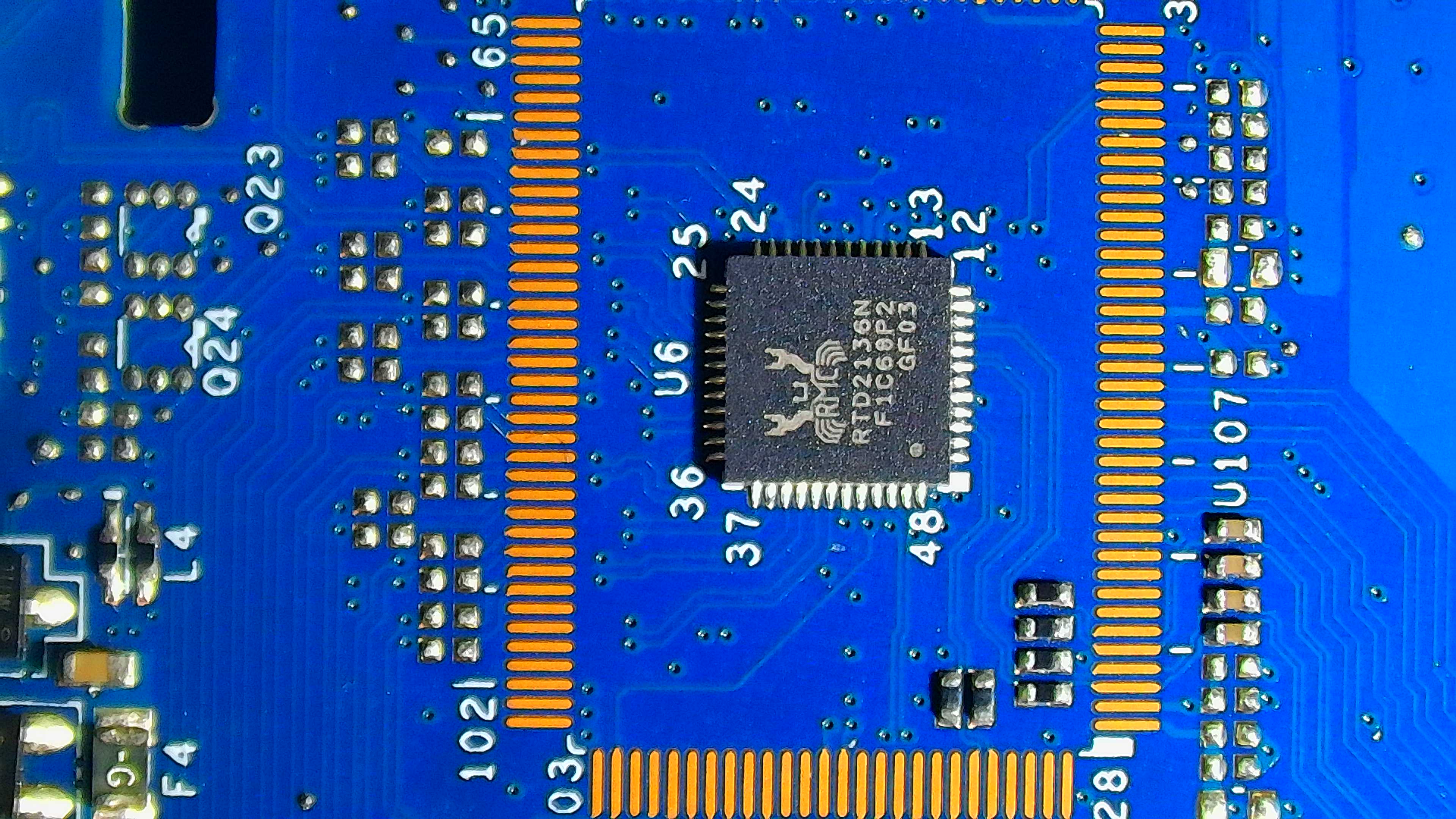

RTD2136N चिप से eDP सिग्नल को LVDS में परिवर्तित कर स्क्रीन पैनल को दिया जाता है।



ALC282 ऑडियो सेक्शन प्रयोग किया गया है।

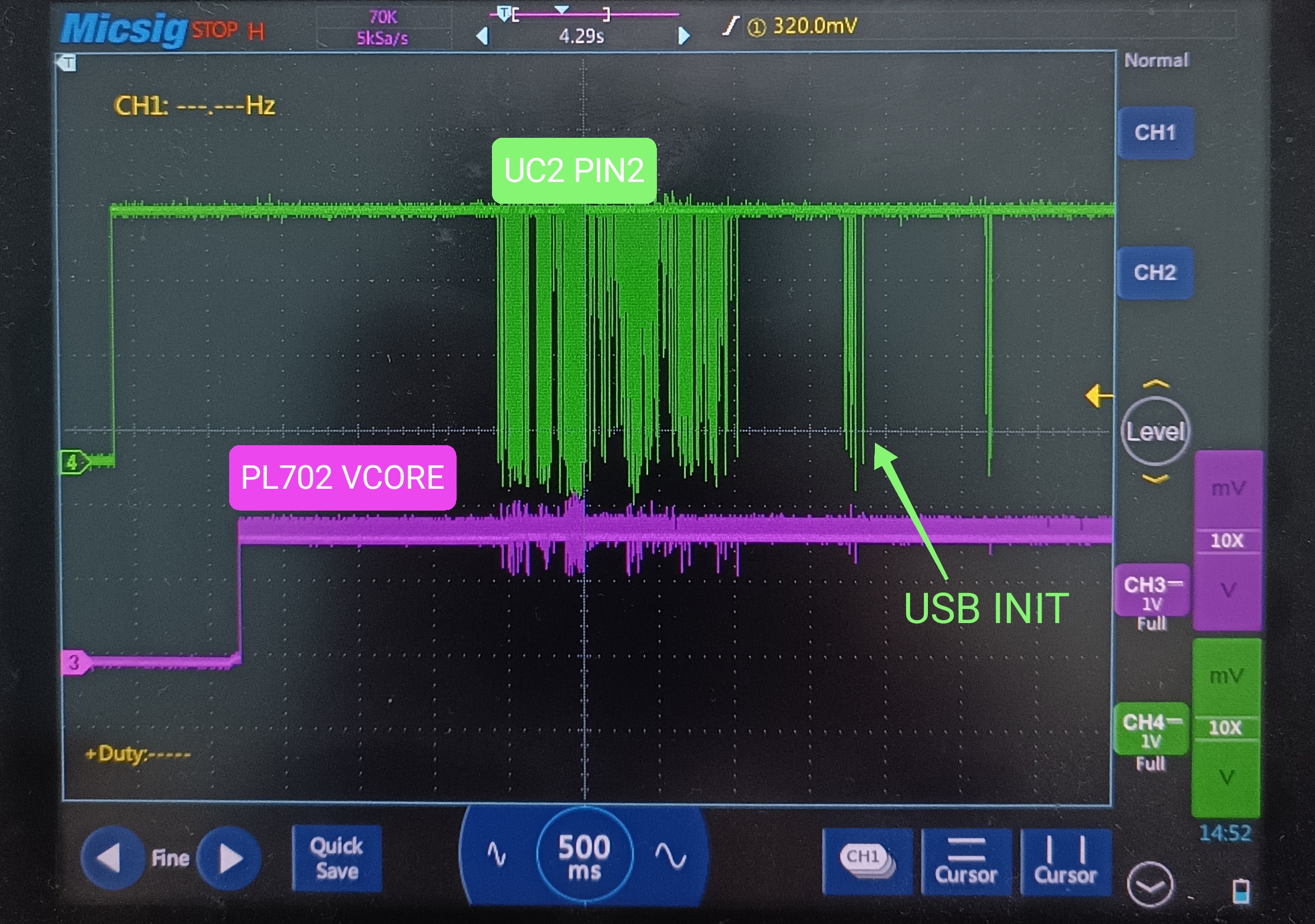

रेम लगाकर टेस्ट करने पर PSU 0.530A करंट दर्शाता हैं तथा बूट सिम्पटम्स USB INIT द्वारा पता कर सकते है।

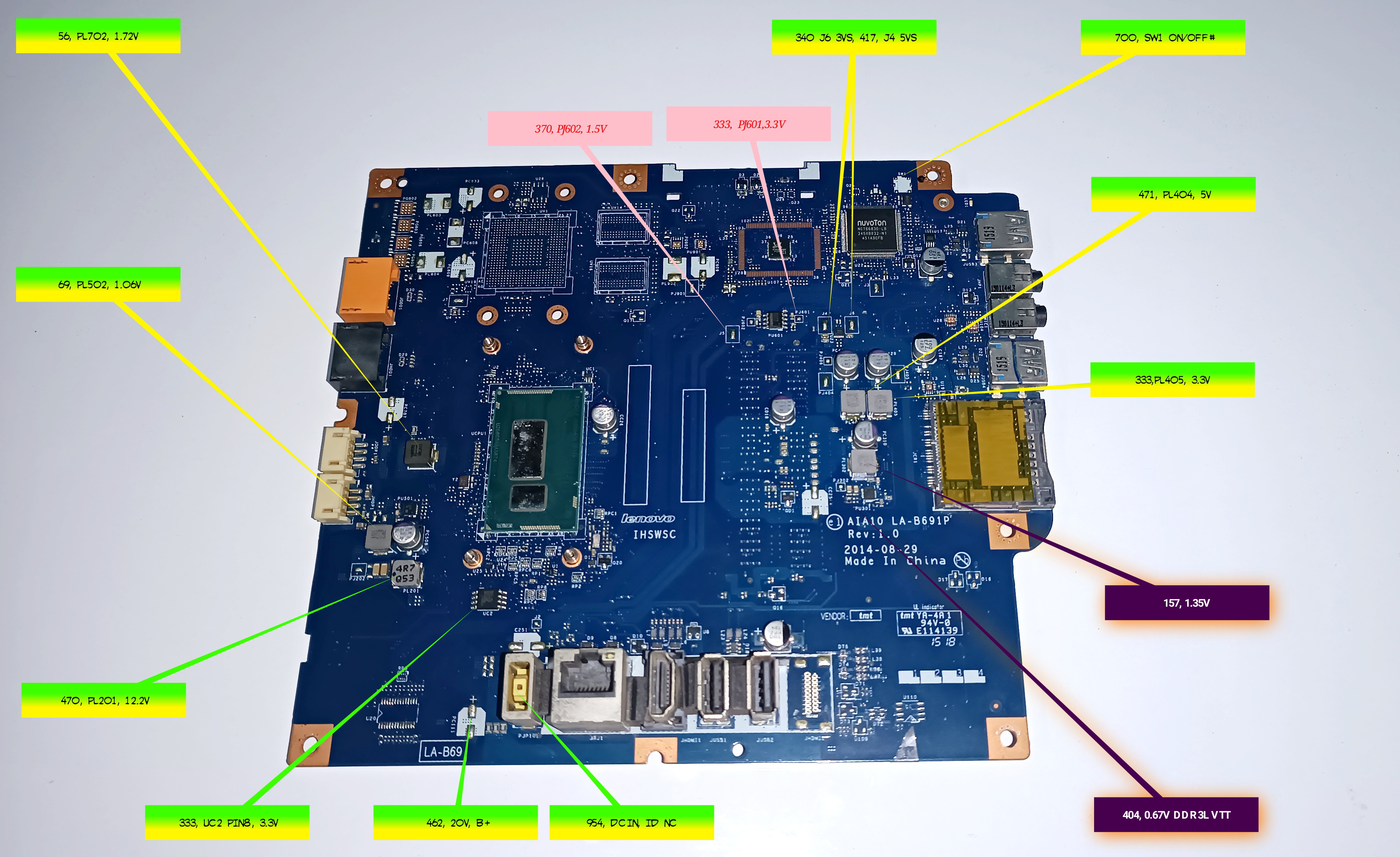

FULL BOARD IMAGE WITH DIODE VALUE,LOCATION,VOLTAGE
