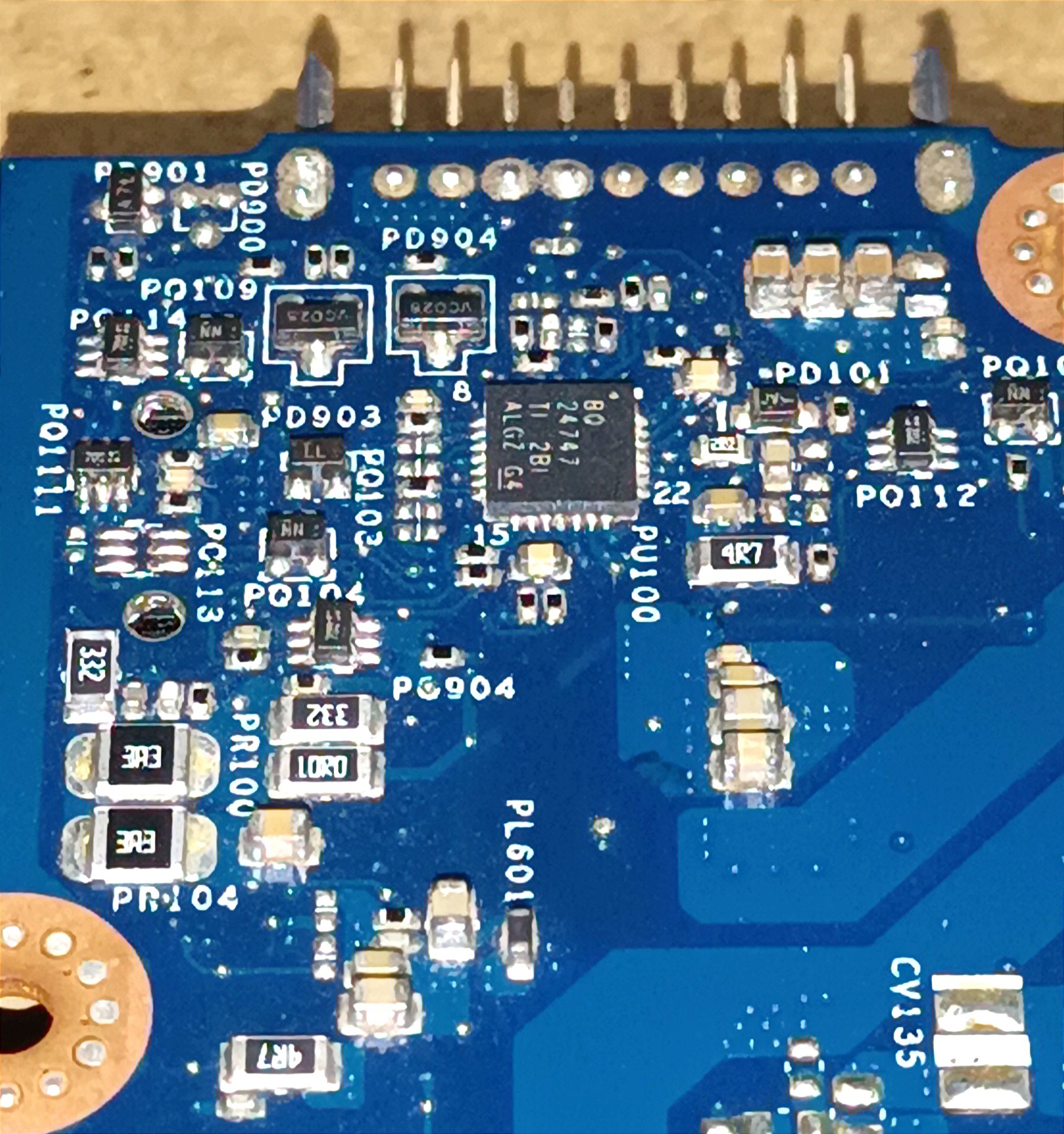

BQ24747: Charging Controller

पिन22: DCIN इस पिन पर एडाप्टर से VIN अर्थात 19V दिए जाते है।

पिन11: VDDSMB इस पिन पर 3.3V की सप्लाई आती है।

पिन21: VDDP LDO यह चिप अपना 6V का सप्लाई आउटपुट (LDO) इस पिन से आउट करती है जिसे BST पिन से भी जोड़ा जाता है

पिन2 : ACDET एक वोल्टेज डिवायडर से इस पिन को एडाप्टर के आऊटपुट का सैम्पल 3.3V दिया जाता है।

पिन5 : ACOK इस पिन का 3V आउटपुट एडाप्टर वोल्टेज का सही आना दर्शाता है।

पिन10 :SCL - पिन11 :SDA आयो चिप से प्राप्त SM बस डेटा क्लॉक बैटरी के डेटा क्लॉक पिन से भी जुड़े होते है।

पिन3: VREF 3.3V का यह रेफेरेंस वोल्टेज आउटपुट है।

पिन28: CSSP पिन27 :CSSN एडाप्टर करंट मापन के लिए लगे शंट का पोसिटिव व नेगेटिव सिरा इन दोनों पिन से जुड़ा रहता है।पिन26 ICOUT इनपुट करंट कॉम्पREटर का आउटपुट रहता है।

पिन18: CSOP पिन17 CSON बैटरी करंट मापन के शंट का पोसिटिव व नेगेटिव सिरा इन दोनों पिन से जुड़ा रहता है।

पिन7 : CE चार्ज इनेबल की इस पिन को इनेबल आयो चिप से प्राप्त होता है।

पिन4,5,6: कंपनसेशन विभाग का आउटपुट, इनपुट फीडबैक आउटपुट पिन होती है।पिन8 एडाप्टर करंट सेंस एम्पलीफायर का आउटपुट पिन होती है।

पिन25: BST कनवर्टर विभाग की बूस्ट पिन,पिन24 UGATE, पिन20 LGATE, पिन23 PHASE फेज पिने रहती है। पिन15: VFB बैटरी वोल्टेज को सेंस करती है।

पिन12 व पिन19 ग्राउंड पिन होती है। पिन14,16 NC रहती है।

Case1: No Charging Issue LA-9104P DIS

BATTERY VOLT  15.30V AND  WHITE  LED  LIT OK

3V 5V  COIL OUTPUT OK

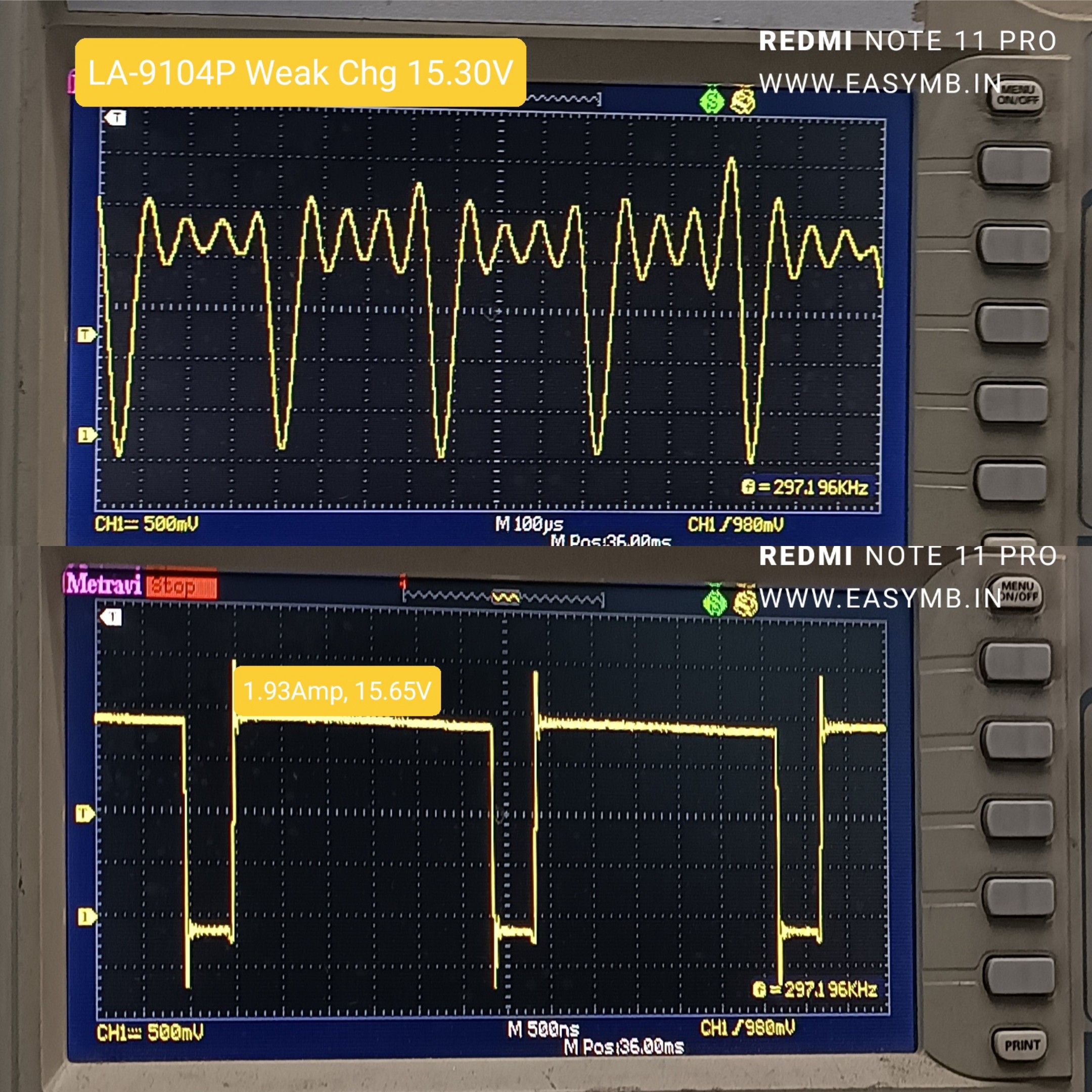

First minute observation weak Charging BUT  there after ok as below WF

TIP: IF CHARGING COIL SHOWS WEAK CHARGING

a. WAIT SOME TIME FOR DEPLATED BATTERY for chemical balance

b. Use Lamp Load  for Converter Efficiency check

c. Batt SM Bus series Resistor for increased Value

d. Replace battery to confirm Battery Fault
