• CYPD5126-40LQX1

                                      यह चिप USB 3.0 PD आधारित TYPE-C पावर कंट्रोलर चिप है जो 40पिन LQFN पैकेज में मिलती है।

                                      इसका पार्ट नंबर CYPD5126-40LQX1 है व यह X403JA,MOCKINGBIRD,PRIMEROSE,MKB L14,Z8IA इत्यादि लैपटॉप मदरबोर्ड में प्रयुक्त होती है।

इसकी पॉवर टेबल निम्नानुसार है।

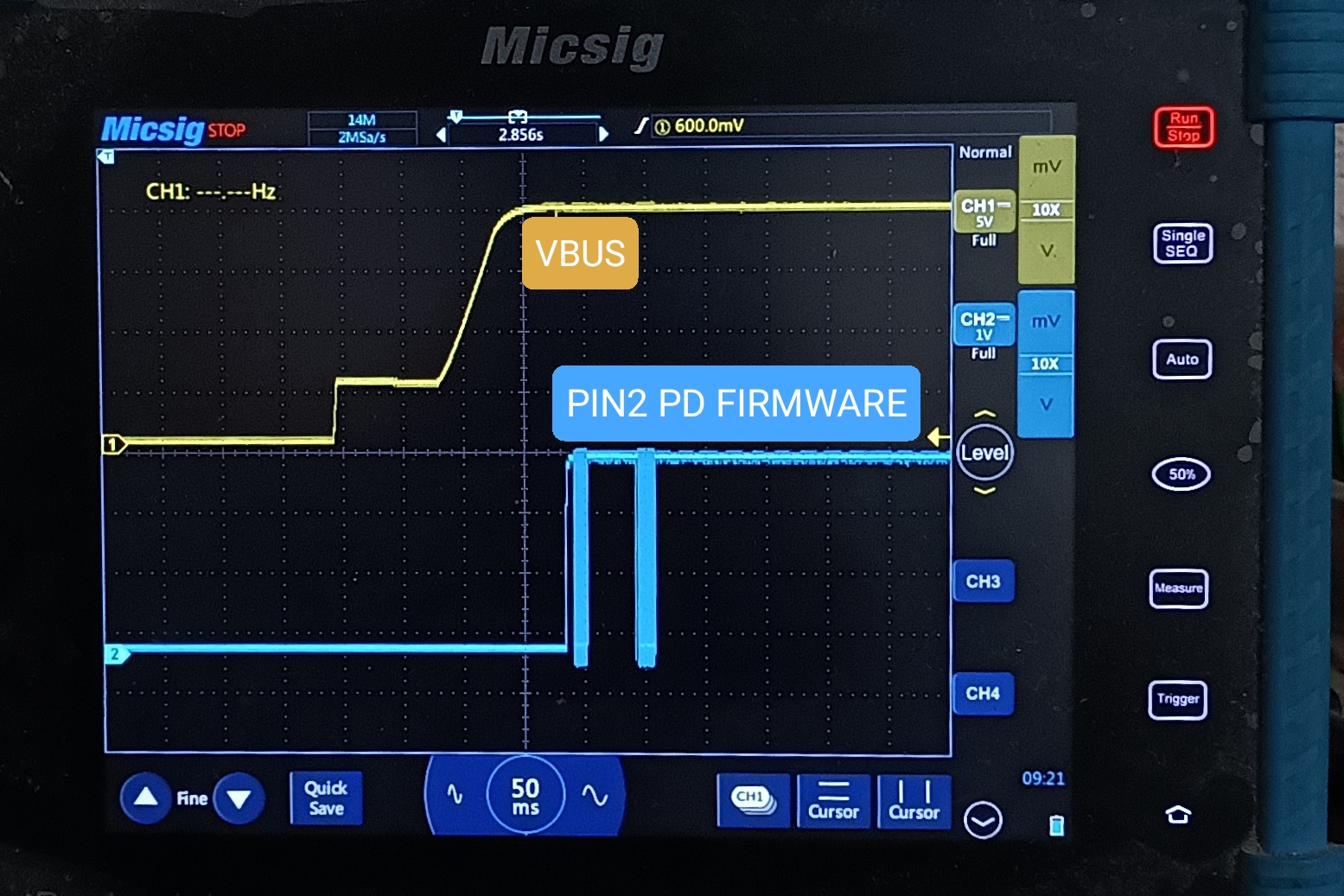

पिन22 पर VBUS वाल्ट 5V से 20V तक होते हैं।पिन19 पर VSYS लगभग 3V से 5V के बीच रहते है।ये दोनों पिन इनपुट पिने रहती है।

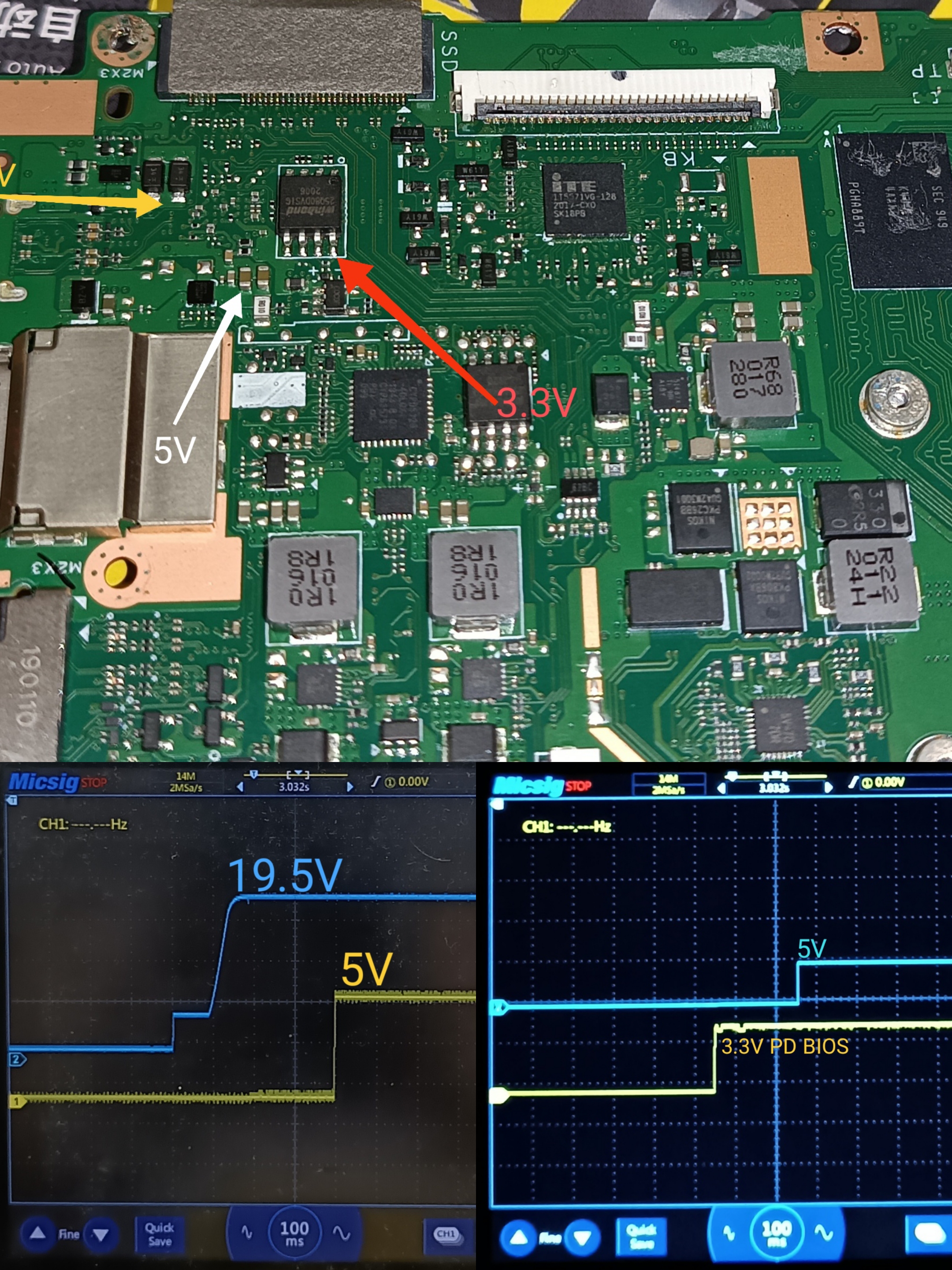

पिन31-32 पर 3.3V किसी अन्य रेगुलेटर से या VSYS पिन से आते है।पिन33 पर 1.8V रहते है।पिन8 पर 5V की सप्लाई होती है।

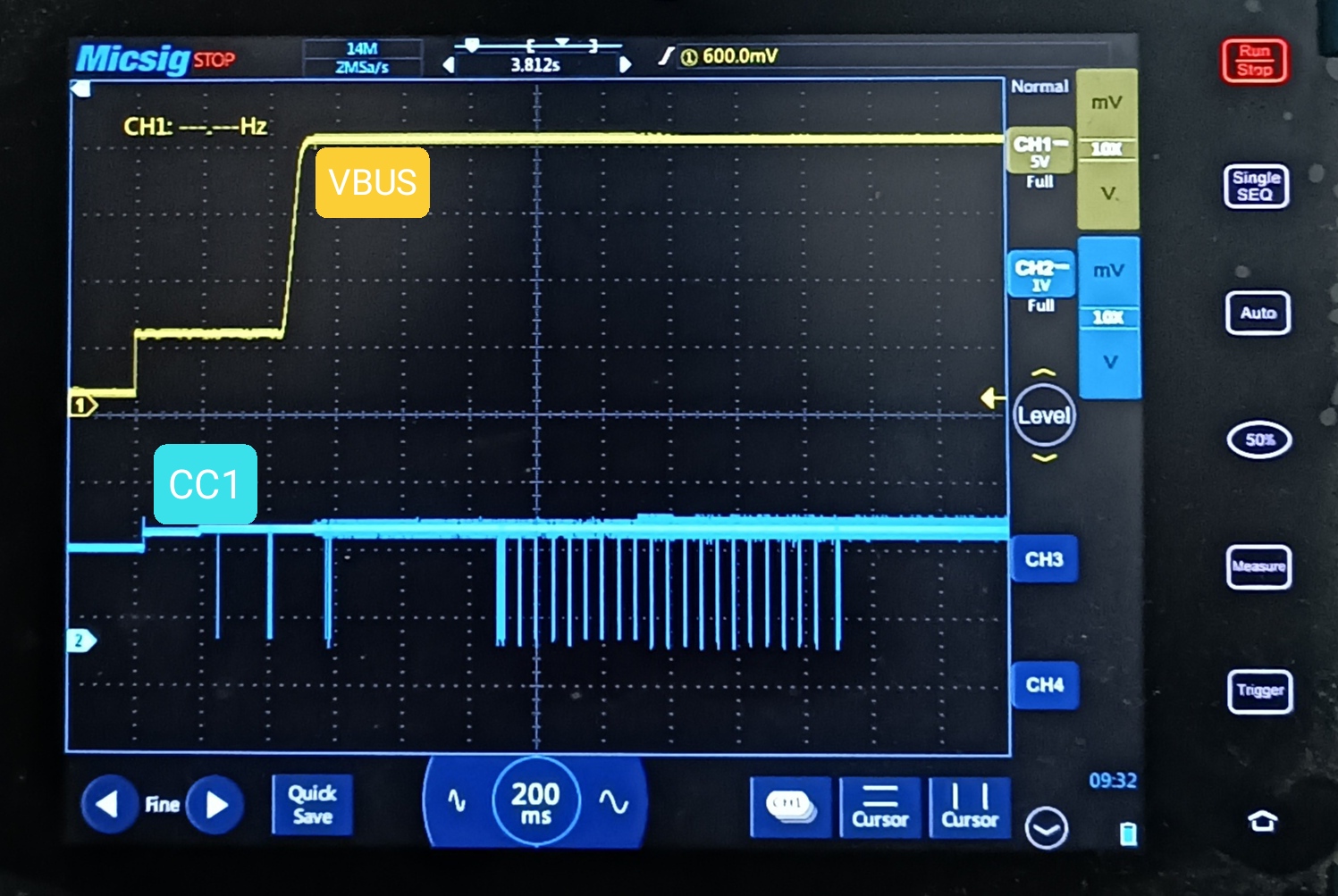

Pin9 पर CC1 व PIN7 पर CC2 पिन बैरल से जुड़ी रहती है।

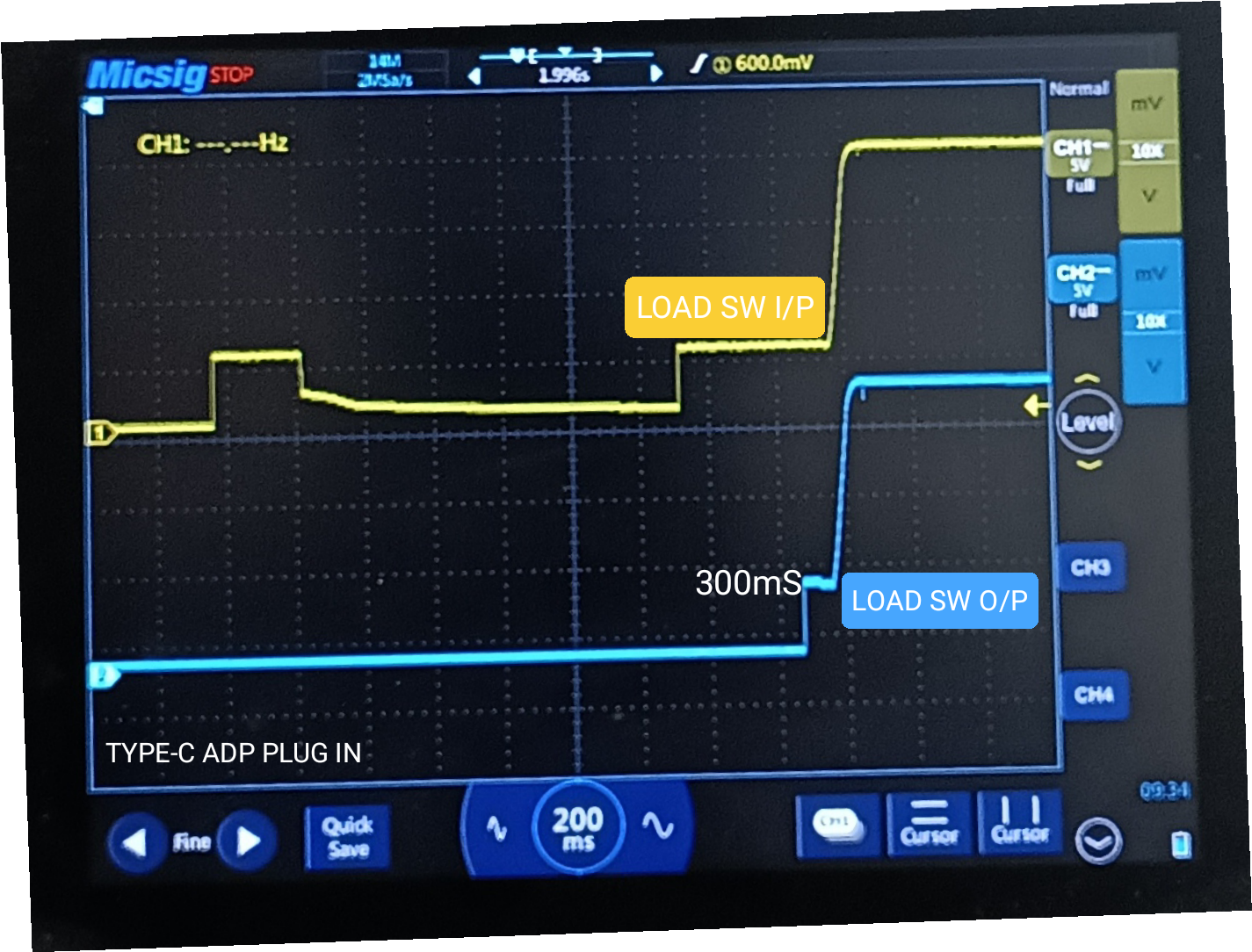

Pin11 VBUS P_CNTL प्रोवाइडर व Pin12 VBUS C_CNTL कंज्यूमर के PFET को ऑन करती है।

Pin1 & Pin40 OCP के लिए SHUNT P-N से जुड़ी रहती है।

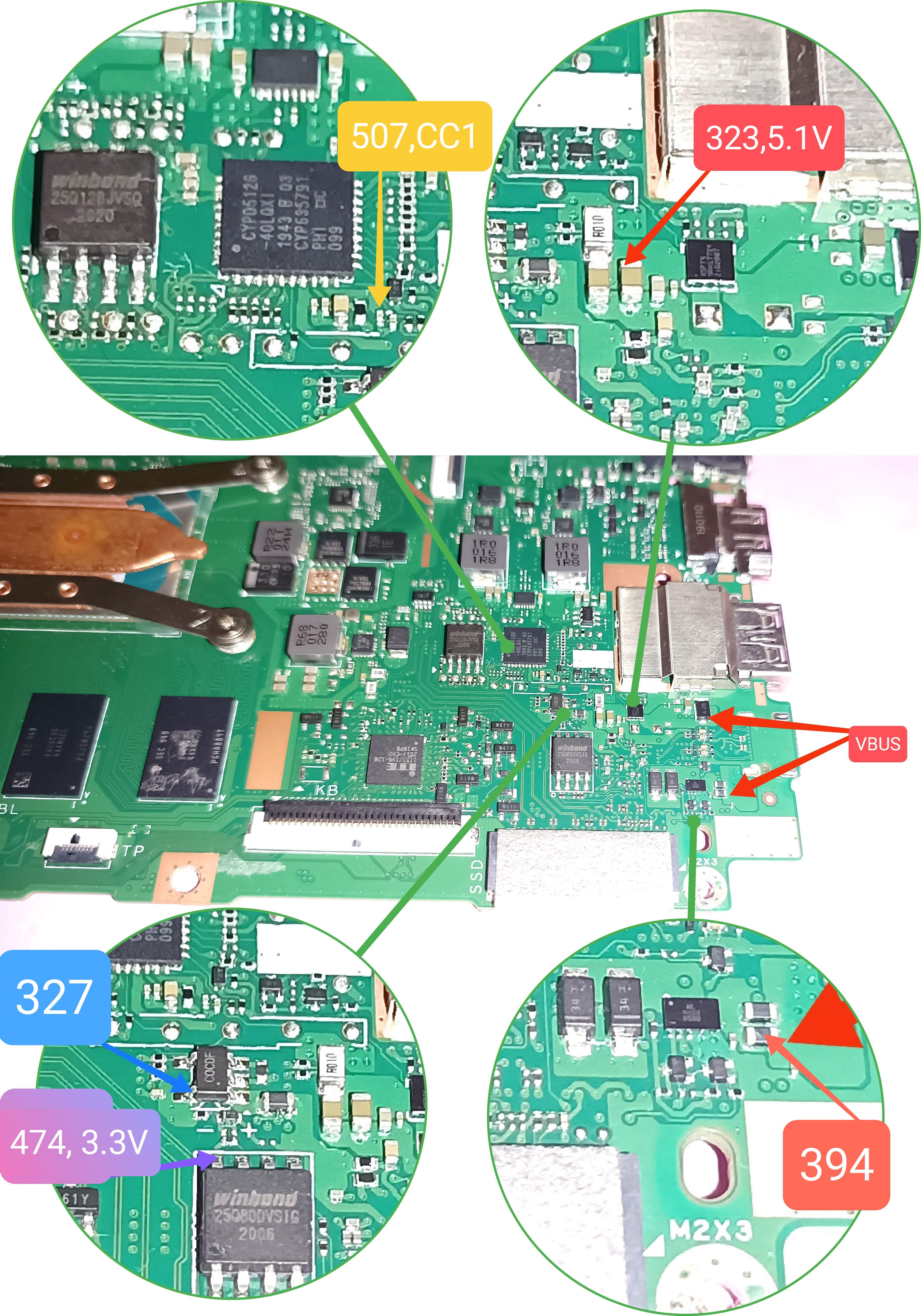

उदाहरण बोर्ड X403JA
