BQ24725 SERIES CHARGING CONTROLLER

T

Test Admin (05 Mar 2025)

blog-image

BQ24725- BQ725A

FEATURES



                         * UPTO 800KHZ

                         * N चैनल पॉवर सेलेक्टर (BTFET,ACFET RBFET PASSES VOLTAGE AS IT IS)

                         * TYPE COMMAND 7800 ENABLE

                         * EMBEDDED Watch DOG TIMER

PIN DESCRIPTION



पिन20 VCC एक डायोड के द्वारा इस पिन पर एडाप्टर या बैटरी की सप्लाई एक सीरीज रेसिस्टर के द्वारा दी जाती है। पिन14 इसकी ग्राउंड पिन है।



पिन1पिन2 इन दोनों पिनो पर एडाप्टर इनपुट करंट मापन का शंट रेसिस्टर ACN व ACP जुड़ा रहता है।पिन3 CMSRC इस पिन पर दोनों मॉस्फेट के बीच के पॉइंट से ACDRV चार्ज पंप सिग्नल बनवाने के लिए सप्लाई दी जाती है।



पिन6 ACDET (2.4V)यह एडाप्टर डिटेक्शन का इनपुट पिन है पिन 20 पर सही VCC आने पर इसपर 0.6V से ज्यादा होते ही व पिन16 के REGN पर 6V आतें बराबर ACOK पिन5 एक्टिव होता है व पिन7 पर भी IOUT आ जाता है।पिन16 जो कि LDO आउटपुट की पिन है 75mA तक करंट सप्लाई कर सकती है,बूस्ट कैपेसिटर को भी चार्ज करती है।

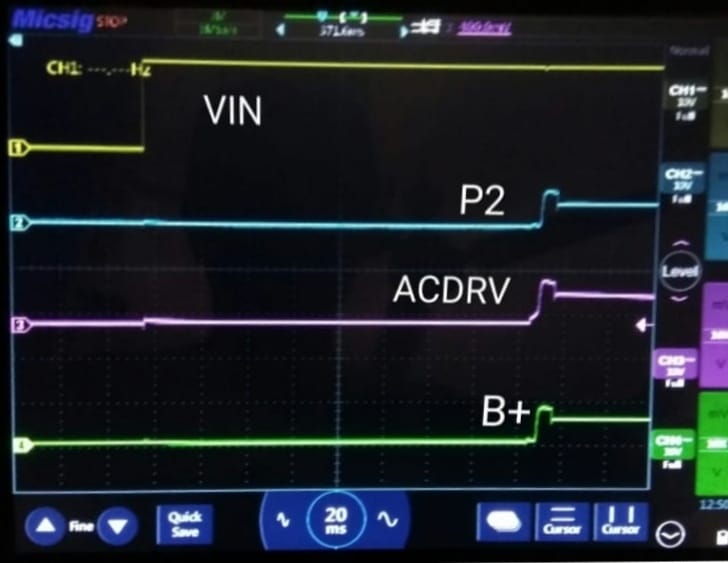

VIN TO B+

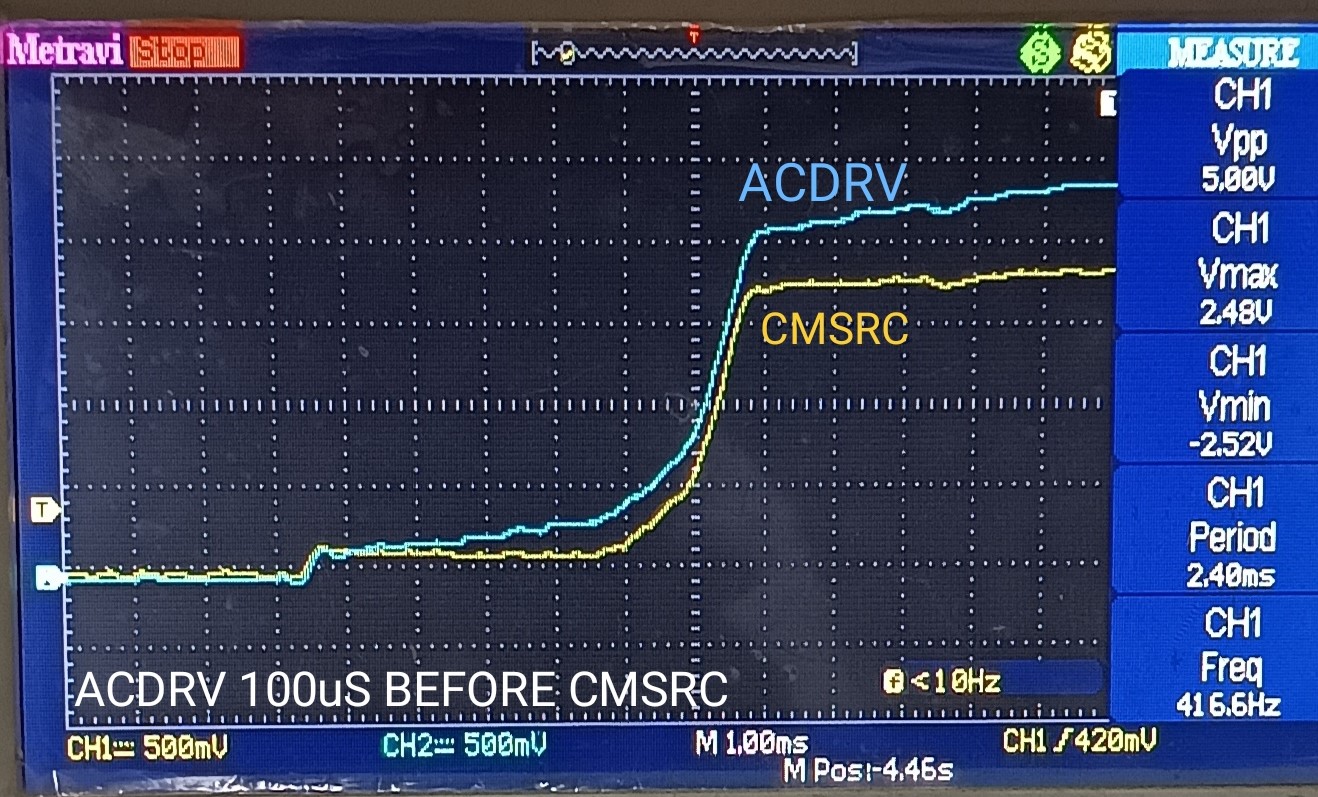

ACDRV VS CMSRC VOLTAGE TIMING

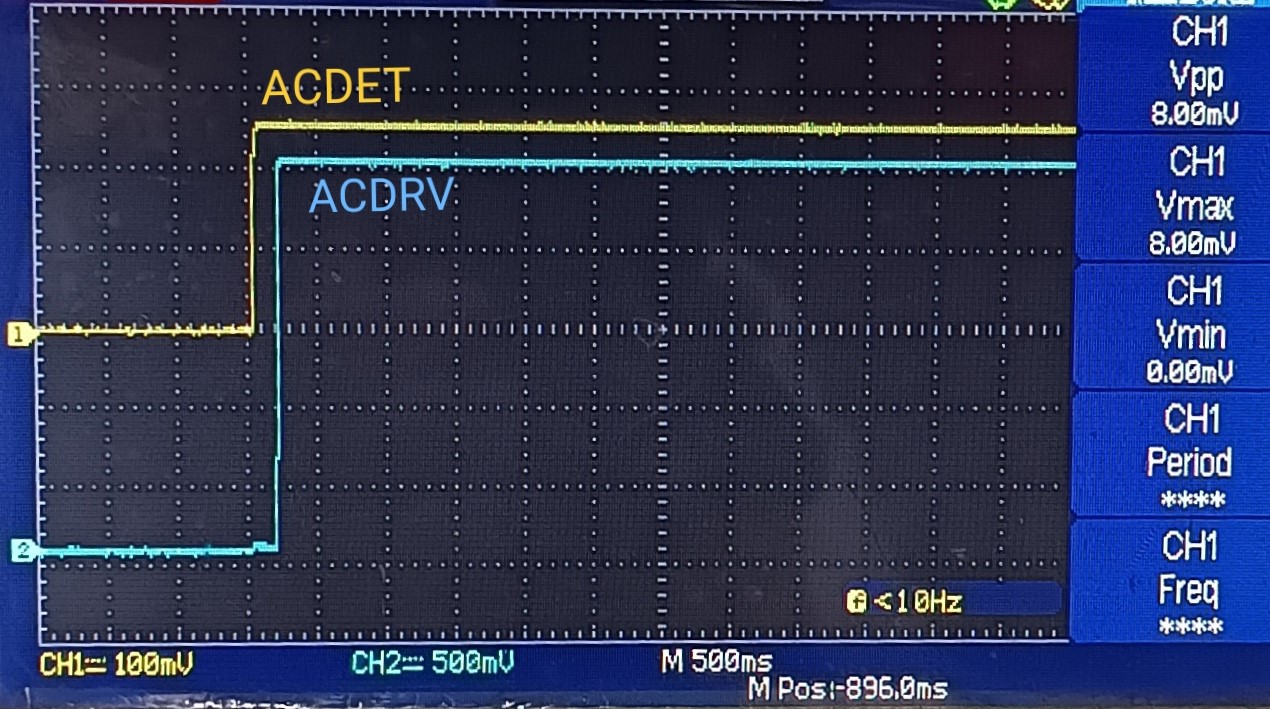

ACDET VS ACDRV TIMING

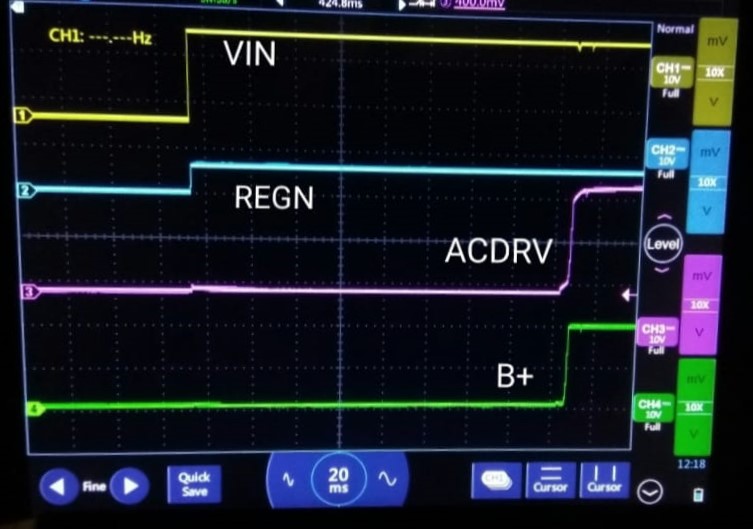

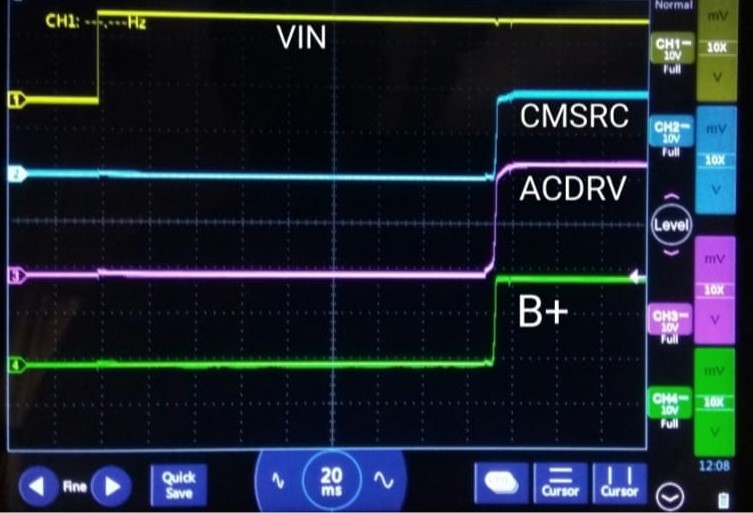

VIN TO B+ TIMINGS

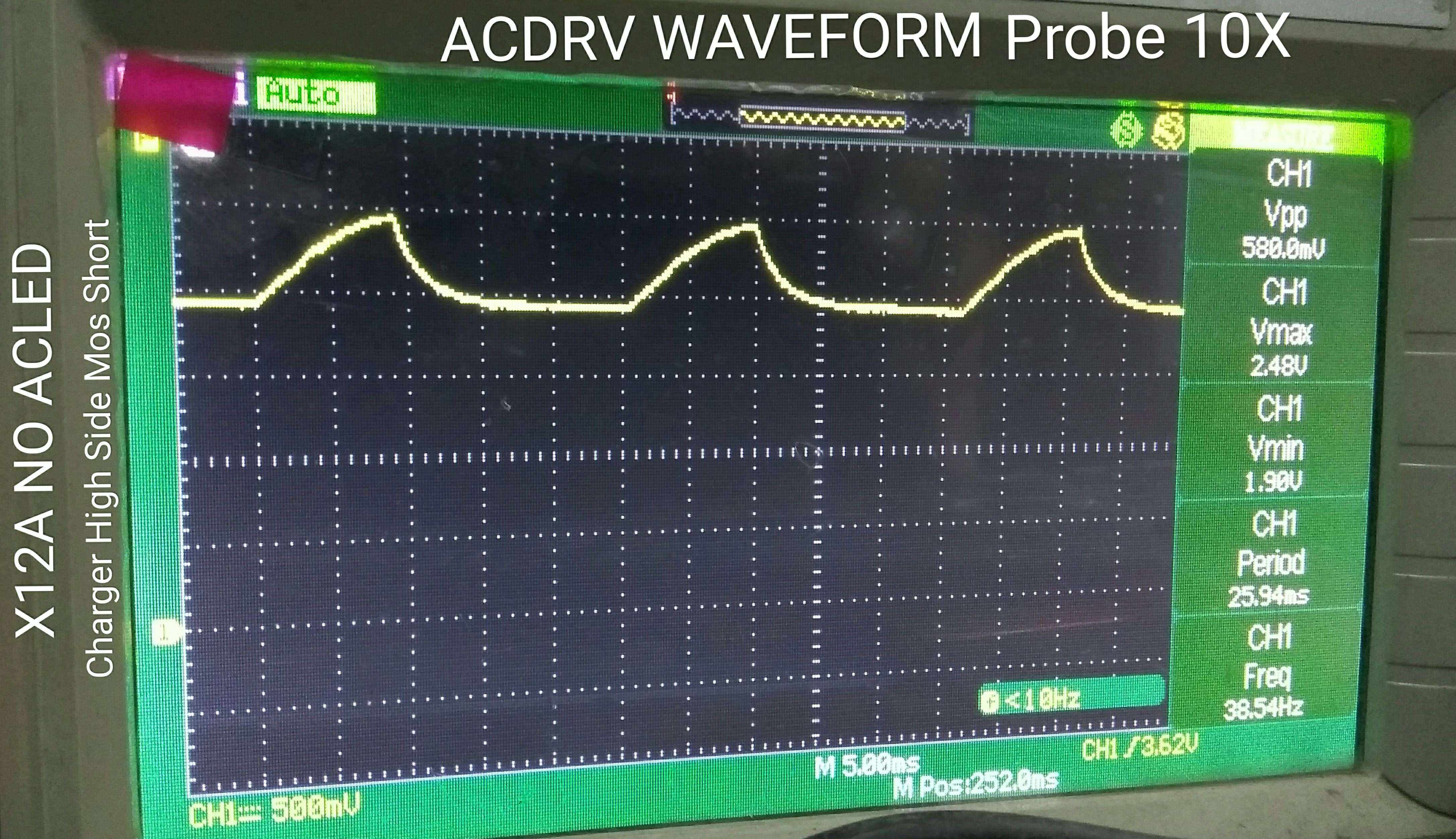

LO B+ WHILE CMSRC RESISTOR OPEN







ALL WAVEFORM ON 10X PROBE AND WHILE ADAPTER PLUGGED, NO BATTERY PRESENT



















पिन4 ACDRV (25V)चार्ज पंप आउटपुट दोनों N चेनेल को ऑन करने के लिए।यह तब आता है जब ACDET पर 2.4V से 3.15V के बीच,सही VCC जो 275mV SRN से ज्यादा हो।



पिन17 BTST पर हाई साइड मॉस्फेट ड्राइवर का बूस्ट कैप लगा होता है।



पिन4 CMPIN कंपेटेरेर की इनपुट पिन है व पिन 3 CMPOUT आउटपुट की।



पिन 18 पर HIDRV हाई साइड मॉस्फेट की गेट व पिन15 पर LODRV लो साइड मॉस्फेट की गेट पिन है।



पिन19 PHASE पर हाई साइड मॉस्फेट का सोर्स (चोक कॉइल से) जुड़ा होता है।



पिन 11 IFAULT# पिन ओवर करंट होने पर लो हो जाती है।



पिन10 ILIM चार्ज करंट लिमिट की पिन है जो वोल्टेज डेविडर से प्रोग्राम होती है।।इस पिन पर 75mV से कम होने पर चार्जिंग बन्द व 105mV होने पर वापस शुरू होती है।ILIM पर 1.6V हो जाने पर फंक्शन समाप्त हो जाता है।

पिन7 IOUT चार्ज करंट आउटपुट प्रदर्शित करती है शंट रेसिस्टर के 20 गुना समानुपाती वैल्यू SM बस पर भी ADC के मार्फत जाती है जिसका मान SM BUS( I2C) बस से आयो चिप पर भी जाता है।



पिन9 पर SM BUS की क्लॉक व पिन 8 पर डेटा जुड़ा रहता है।



पिन12 SRN पर चार्ज करंट मापन के शंट का दूसरा पॉइंट व पिन13 SRP पर पहला पॉइंट सिरीज़ रेसिस्टर के द्वारा जुड़ा रहता है।

BQ25A READING (WHILE CHARGING)

BATTERY  16.52V/ 15.80V CHARGING CURRENT  1.4 AMP

PIN7.  0.27V AMP DEPEND (0v  ON batt only)

PIN10. 0.42V AMP (NOT DEPEND ON AMP)





मुख्य बिंदु:



**यदि SM बस का कम्युनिकेशन बैटरी से बाधित भी हो जाये तो कंट्रोलर का वाच डॉग टाइमर 175 सेकण्ड्स पश्चात चार्जिंग बन्द कर देगा



**प्री चार्ज स्थिति में BQ24725A चिप DCM मोड में आ जाती है व चार्जिंग करंट 125mA तक रहता है, तब LSFET की गेट पल्स नही आती , वह कार्यरत नही रहता है। उस समय कनवर्टर सिंक्रोनाइज मोड में कार्यरत नही होता तथापि सिर्फ हाई साइड मोसफेट कार्यरत रहता है व लो साइड मोसफेट के बॉडी डायोड से करंट फॉल होता है।



**यदि करंट सेंसिंग रेसिस्टर की वैल्यू बढ़ जाये तो चिप इसे ओवर करंट सेंस समझेगी व चार्जिंग बन्द कर दी जाएगी।



**ACFET को स्टार्टर के रूप में सक्षम गेट पल्स देने के लिए Cgs ( कैपेसिटर गेट-सोर्स) वैल्यू Cgd (कैपेसिटर गेट-ड्रेन) से करीब 20 गुना होना चाहिए



COMPLETE ARTICLE UPDATING SOON......
